ACER 智能鎖 ODL102 說明書
生活鎖事
elocklife · 產品說明書
典藏版 v1.0 · 2026
ACER Gadget 智能鎖
推拉式・全自動
ACER 智能鎖 ODL102 使用說明書
六合一：指紋、密碼、虛位密碼、悠遊卡、感應卡、鑰匙。推一下就開、關門自動上鎖的全自動門鎖。這本說明書把原廠 20 頁手冊重新整理成 8 個章節——每個功能都對應一組明確的按鍵路徑。
指紋 100 組
密碼 50 組
悠遊卡 50 組
虛位密碼 20 位
IP54
Type-C 應急

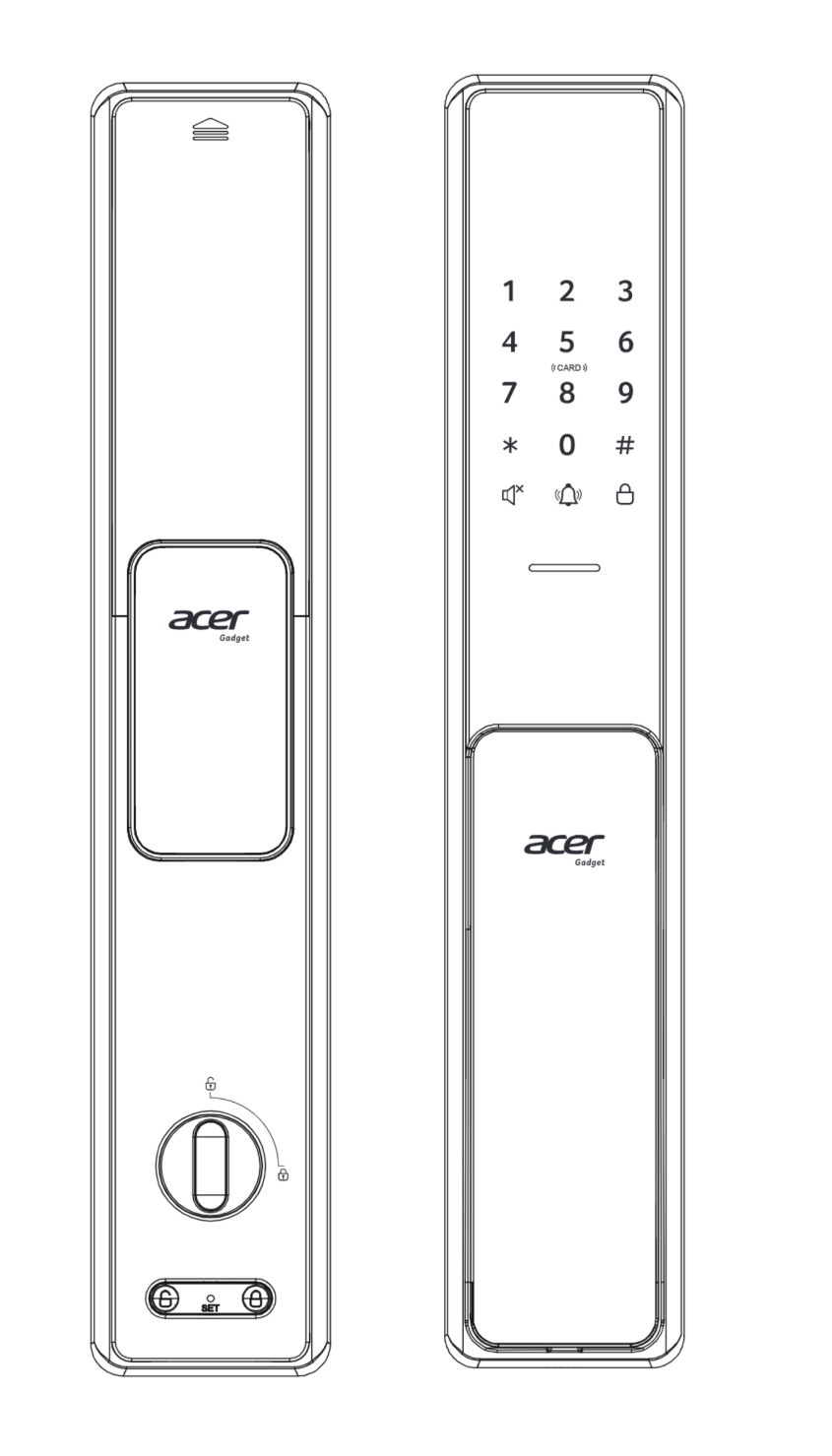

左：內面板（反鎖旋鈕／一鍵開關鎖） 右：外面板（觸摸按鍵區）
壹
產品總覽

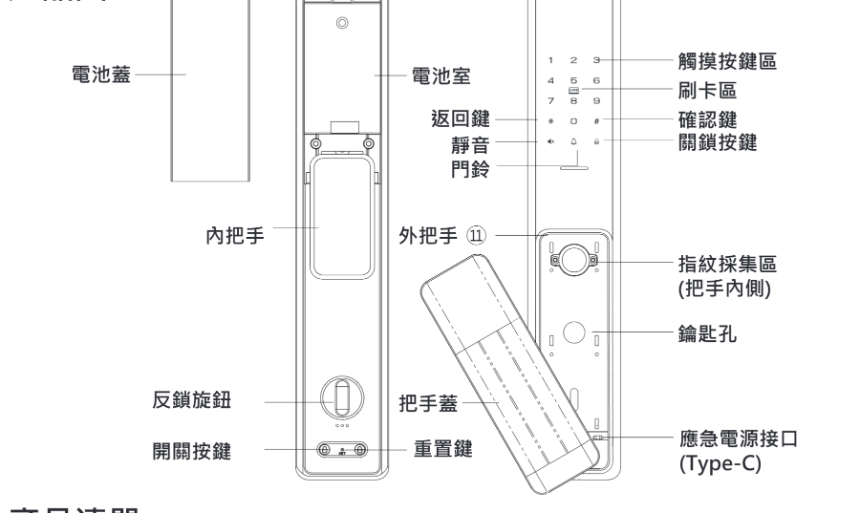

各部件名稱
·觸摸按鍵區
·刷卡區（鍵盤區感應）
·確認鍵 #
·關鎖按鍵 🔒
·返回鍵 *
·靜音鍵
·門鈴鍵
·指紋採集區（把手內側）
·鑰匙孔（前板鑰匙蓋內）
·把手蓋
·應急電源接口 Type-C
·電池蓋・電池室
·反鎖旋鈕（門內）
·一鍵開／關鎖按鍵（門內底部）
·重置鍵（恢復出廠）
產品簡介
※ 支援共 200 組編號（001~200），指紋／密碼／感應卡設置
指紋採用半導體指紋傳感器，容量 ≤100 組。
密碼容量 50 組，長度 6~12 位，具虛位密碼功能（連續輸入最長 20 位數字）。
導航全程語音提示導航。
感應卡附送兩張感應卡。
鑰匙機械鑰匙兩把。
電源7.4V 供電，有外接電源接口（低於 6.8V 開鎖時播報低電量提醒）。
管理員最少 1 個、最多 5 個；可刪除任一個，但至少需保留 1 個。
其他功能試開凍結、低電提醒、防撬警報。
出廠狀態出廠狀態下任何指紋、密碼、感應卡都可以開鎖；一旦有用戶註冊，出廠密碼將自動失效。
產品規格
顏色曜石黑
機體材質鋁合金
把手材質鋁合金＋IML（覆膜件）
觸控面板鋼化玻璃
內部供電7.4V ⎓ 4200mAh 鋰電池
外部緊急供電Type-C 外接電源接口 5V ⎓ 2A
電池續航4-6 月
開門方向適用於任何開門方向
適用門厚40mm~120mm
指紋識別瑞典 FPC 電容式指紋模組
記憶容量指紋 100／密碼 50／感應卡・悠遊卡 50／開鎖紀錄 500 筆
密碼長度6~12 位；虛位密碼最長 20 位數
卡片規格Mifare 1443A（13.56MHz），悠遊卡適用
上鎖模式常閉／常開模式・單一／組合開鎖模式
語音模式國語／台語／英語
警報提示低電量警報、錯誤鎖定警示、防撬警報
防水塵係數IP54
抗靜電測試4 級
電壓低於 6.8V 開鎖時會播報低電量提醒，警報後仍可開鎖 50 次左右，請盡快充電。
鎖匣規格
規格機械鎖體
裝置距離70mm
中心距68mm
上節斜舌SUS304 抗摩擦斜舌，凸出 12mm
下節方舌SUS201 一段三柱式方舌，凸出 20mm
防盜暗閂SUS201 一段式方舌，凸出 16mm
鎖匣面板材質耐指紋版
鎖匣面板尺寸SUS201 24(W)×240(L)×1.2(D) mm

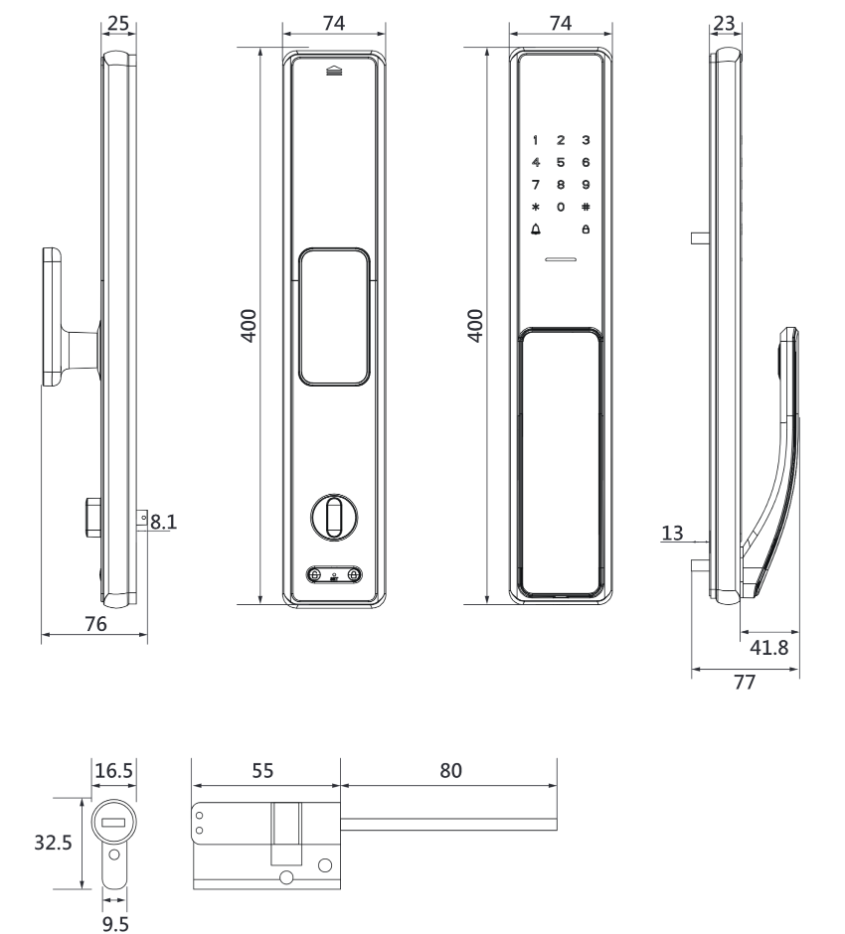

產品尺寸
面板 74(W)×400(H)mm；外面板厚 23mm、內面板厚 25mm；鎖芯 55＋80mm。單位：公釐。
產品清單
請拆開包裝後按清單仔細核對，如發現有缺漏請及時向我們索取。
主件
外面板（含膠墊）×1
內面板（含膠墊）×1
鋰電池 ×1
記憶資料管理表 ×1
測量紙卡 ×1
說明書（含保證書）×1
鎖體盒
鎖體 ×1
鐵板 ×1
M5 螺絲 ×9
十字沉頭螺絲 ×1
鎖芯包
專屬鑰匙 ×2
十字沉頭螺絲 ×1
鎖芯（含尾桿）140mm ×1
零件盒
感應卡 ×2
開口銷 ×3
竹節螺絲 45mm ×2
竹節螺絲 95mm ×2
連接螺柱 40mm ×1
旋轉撥片 ×2
方鋼 100mm ×1
貳
安裝前評估・安全須知
這兩種門無法安裝
全玻璃門
雙開拉門
自主評估：兩個尺寸
✓門側邊厚度 4cm~12cm
✓內外大門距離 10cm 以上
適用門厚度規格為 40mm~120mm，任何開門方向皆可使用（左開／右開於工程模式設定）。
專業技師評估：要拍這 5 張照片
自主評估確認符合後，請協助拍攝並上傳測量圖至 LINE 官方帳號。
①門全景正面
②門全景背面
③側門厚度、鐵片長度（含量尺）
④門框
⑤如有兩扇大門，需內外大門間距（含量尺）
※ 照片提供後，將有專人於 LINE 回覆「是否可安裝」。
※ 特殊門扇請先諮詢，特殊安裝會產生額外費用，評估後報價。
※ 特殊門扇請先諮詢，特殊安裝會產生額外費用，評估後報價。
安全注意事項
1. 請務必隨身攜帶應急機械鑰匙，或將其置於室外安全之處。
2. 本鎖不是消防用鎖，禁止安裝在消防逃生門上。
2. 本鎖不是消防用鎖，禁止安裝在消防逃生門上。

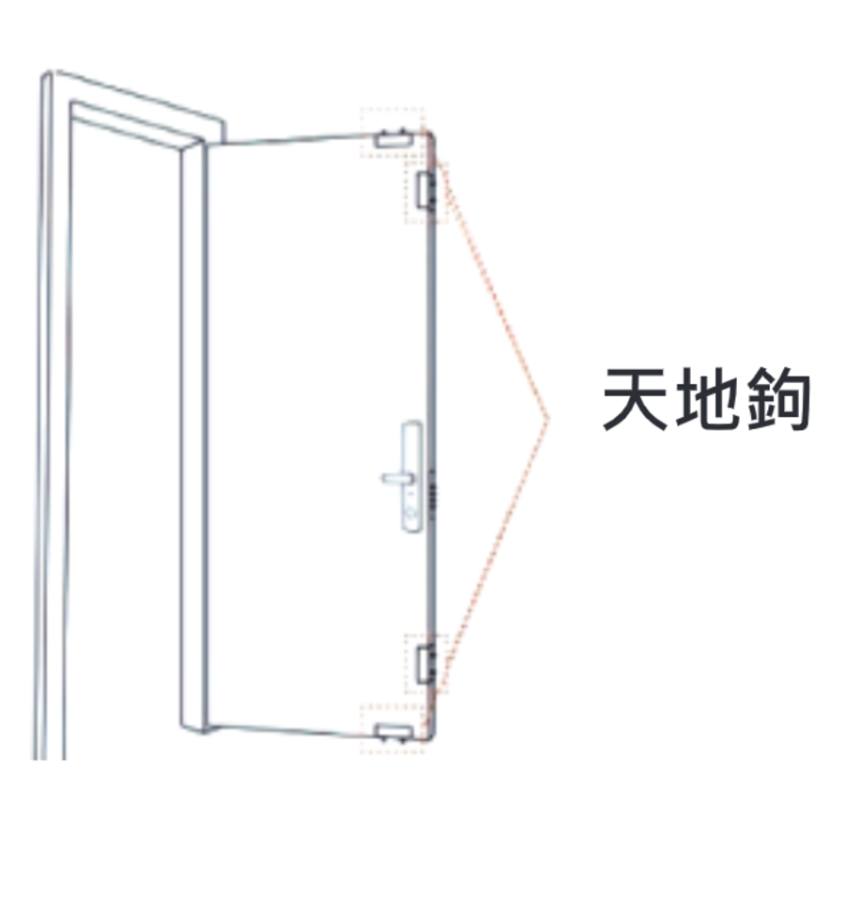

天地鉤：支援但不建議
本產品支持天地鉤，但由於大部分門的天地鉤規格、標準不同，安裝後可能會出現開鎖卡澀、不順暢、無法開鎖等情況，因此不建議安裝。
警語
・取得審驗證明之低功率射頻器材，非經核准，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。
・低功率射頻器材之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。
・前述合法通信，指依電信管理法規定作業之無線電通信。
・低功率射頻器材須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。
・低功率射頻器材之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。
・前述合法通信，指依電信管理法規定作業之無線電通信。
・低功率射頻器材須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。
參
調試操作 888#
供安裝調試人員使用，請謹慎操作
請確認智能鎖處於初始化（出廠）狀態下，才可進行管理設置前的調試操作。恢復出廠狀態後，將清空所有用戶註冊信息。
怎麼進入
初始化狀態下直接輸入 888# 即可進入工程設置界面。
已添加管理員後按 888# 會語音提示「請授權」，管理員驗證通過後才進入工程設置界面。操作中按 * 返回上一級菜單，直到完全退出。
恢復出廠（硬體方式）
取退卡針長戳門後內面板下方的重置按鍵達 6 秒以上，語音提示「即將恢復出廠設置，確認請按 # 號鍵，退出請按 * 號鍵」，按 # 確認即可恢復出廠設置。
工程菜單完整路徑
備註：兩個名詞
電機扭力指電機的扭矩，扭矩大小可以進行調整（一般無需進行調整）。
斜舌反轉解鎖時主鎖舌及斜舌會處於解鎖狀態（縮回），預計 2-3 秒斜舌將會彈出，這便是「斜舌反轉」。
肆
管理設置 *#
如何進入管理設置模式
1輕觸按鍵板喚醒門鎖後，依次按下 *# 鍵，或短按一次門後設置鍵進入管理設置。
2初始化狀態下會自動進入管理員註冊菜單（編號固定為 001），提示「添加管理員，請添加手指、密碼、感應卡」；已註冊過管理員則提示「請授權」。
識別管理員失敗會語音播放「驗證管理員失敗」。識別成功則直接進入設置主菜單：按 * 退出、按對應數字進入子菜單。
用戶編號說明
用戶角色管理員與普通用戶皆可用指紋、密碼、感應卡。
編號關係一個編號只能註冊一種類型。例如註冊了 8 號指紋，就不能再註冊 8 號密碼。編號自動遞增分配。
編號範圍001~200
管理員數最少 1 個、最多 5 個（可刪除任一個，但至少需保留 1 個）。
管理設置菜單
上述操作過程中全程語音提示，可以按照語音提示操作。
1
添加普通用戶
添加手指、密碼或者感應卡。
2
添加管理員
添加手指、密碼或者感應卡；流程同添加普通用戶。
3
刪除用戶
按編號刪除按 1／按手指刪除按 2／按密碼刪除按 3／按卡片刪除按 4。
4
系統設置
開門功能按 1／防撬檢測按 2／恢復出廠設置按 3／設置音量按 4／語言設置按 5／時間設置按 6。
伍
添加與刪除用戶
*# → 1
添加普通用戶
● 添加手指
用戶按下第一次手指，語音播放「請抬起手指繼續錄入其他區域」，重複此步驟連續按下 5 次；成功語音播放「新用戶註冊成功，編號 XXX」，失敗則提示「添加失敗」返回上一級菜單。
用戶按下第一次手指，語音播放「請抬起手指繼續錄入其他區域」，重複此步驟連續按下 5 次；成功語音播放「新用戶註冊成功，編號 XXX」，失敗則提示「添加失敗」返回上一級菜單。
● 添加密碼
輸入密碼按 #，語音播放「請再次輸入同一密碼，按 # 號鍵確認」；兩次一樣即註冊成功，不一樣則提示「密碼不一致，請重新輸入」。
輸入密碼按 #，語音播放「請再次輸入同一密碼，按 # 號鍵確認」；兩次一樣即註冊成功，不一樣則提示「密碼不一致，請重新輸入」。
● 添加感應卡
將卡片靠近鍵盤區，成功語音播放「新用戶註冊成功，編號 XXX」，失敗則「卡片無法識別，添加失敗」。
將卡片靠近鍵盤區，成功語音播放「新用戶註冊成功，編號 XXX」，失敗則「卡片無法識別，添加失敗」。
*# → 2
添加管理員
依照語音播放「添加手指、密碼或者感應卡」。根據用戶錄入手指、輸入密碼還是刷卡來決定添加的類型，其他操作流程同添加普通用戶。
語音提示對照
手指／密碼／感應卡已滿 → 播放「手指/密碼/感應卡已滿」
密碼或感應卡已註冊 → 播放「密碼/感應卡已存在」
用戶已註冊滿 → 播放「用戶已滿」
手指／密碼／感應卡已滿 → 播放「手指/密碼/感應卡已滿」
密碼或感應卡已註冊 → 播放「密碼/感應卡已存在」
用戶已註冊滿 → 播放「用戶已滿」
*# → 3
刪除用戶：四種方式
1
按編號刪除
語音播放「請輸入編號」，輸入用戶編號後按 # 確認；成功播放「編號 XXX 刪除成功」。
2
按手指刪除
語音播放「請驗證用戶」，於手指感應區（門把上方內側）錄入需要刪除的手指。
3
按密碼刪除
語音播放「請驗證用戶」，於按鍵區輸入需要刪除的密碼。
4
按卡片刪除
語音播放「請驗證用戶」，於感應區刷需要刪除的卡片。
刪除成功會語音播放「刪除成功」或「編號 XXX 刪除成功」，可繼續刪除下一筆；返回上一級菜單按 * 鍵。
指紋錄不太進去？
隨季節環境變化，手指特徵點會存在清晰度的偏差，導致識別率變化。當使用識別率降低時，重新錄入對應的手指即可。指紋採集區位於門把上方內側。
陸
系統設置 *# → 4
進入系統設置，依照語音播放「開門功能請按 1，防撬檢測請按 2，恢復出廠設置請按 3，音量設置請按 4，語言設置請按 5，時間設置請按 6，返回請按 * 號鍵」。
1
開門功能
常開設置按 1／自動上鎖按 2／斜舌超時回鎖時間設置按 3／開鎖模式按 4／兒童鎖模式設置按 5／退出按 *。
2
防撬檢測
打開防撬檢測按 1／關閉防撬檢測按 2／退出按 *。預設為關閉。
3
恢復出廠設置
語音提示「即將恢復出廠設置」，按 # 號鍵確認，退出按 *。會清空所有用戶資料。
4
音量設置
高音量按 1／中音量按 2／低音量按 3／靜音按 4／退出按 *。
5
語言設置
中文按 1／台語按 2／英文按 3／退出按 *。
6
時間設置
依語音提示分別輸入年、月、日、時、分、秒。

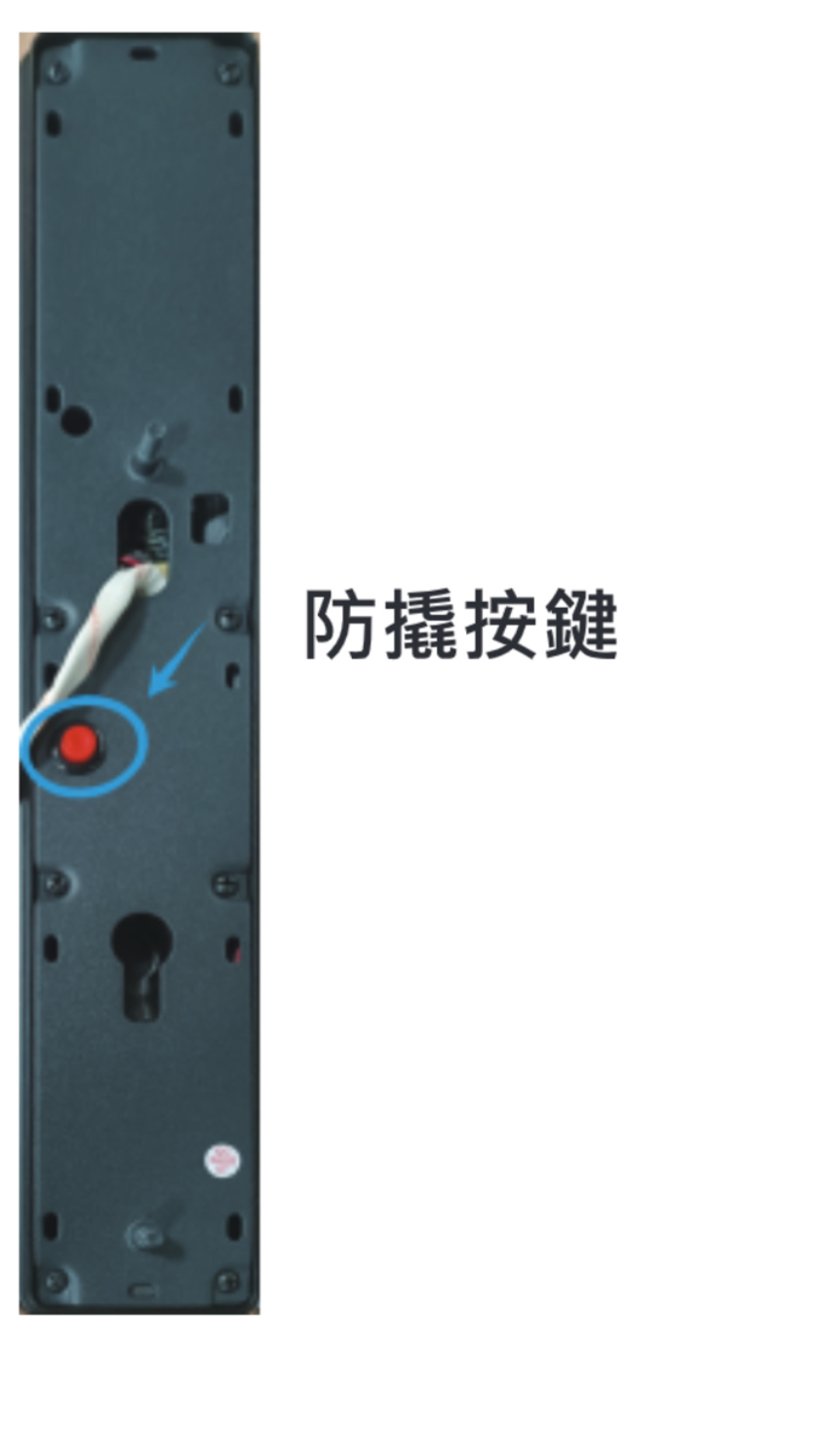

防撬檢測怎麼運作
產品安裝完成、進入管理系統設置把防撬開關開啟後，如有人進行前面板的撬鎖動作，前面板底下的防撬按鍵會彈開，智慧鎖便會發出警報聲。
防撬模式預設是關閉的。
時間設置範例
根據語音提示分別輸入年、月、日、時、分、秒。
25#02#17#17#14#50#
＝ 2025 年 2 月 17 號 17 時 14 分 50 秒。
柒
日常使用・應急開啟
三種開鎖方式
● 密碼開鎖 輸入已添加的密碼，按 # 號鍵確認，驗證成功語音提示「請開門」。
● 指紋開鎖 將已添加的指紋以正確的方式放在指紋採集器（門把上方內側）上，驗證成功語音提示「請開門」。
● 刷卡開鎖 將已添加的感應卡靠近或貼在鍵盤區，驗證成功語音提示「請開門」。
虛位密碼：防偷看
用戶密碼前後可任意添加虛位密碼，包含虛位密碼在內的長度不要超過 20 位，徹底消除開門密碼洩露的風險。
79841654321425361529…
↑ 系統密碼設為 142536 時，這樣按也能開門
↑ 系統密碼設為 142536 時，這樣按也能開門
① 所按密碼位元數不超過 20 位
② 所按密碼需包含正確的解鎖密碼（連續不中斷）
② 所按密碼需包含正確的解鎖密碼（連續不中斷）
門鎖定：門外與門內
門外開鎖 用戶驗證成功，開鎖成功後播放語音「請開門」。

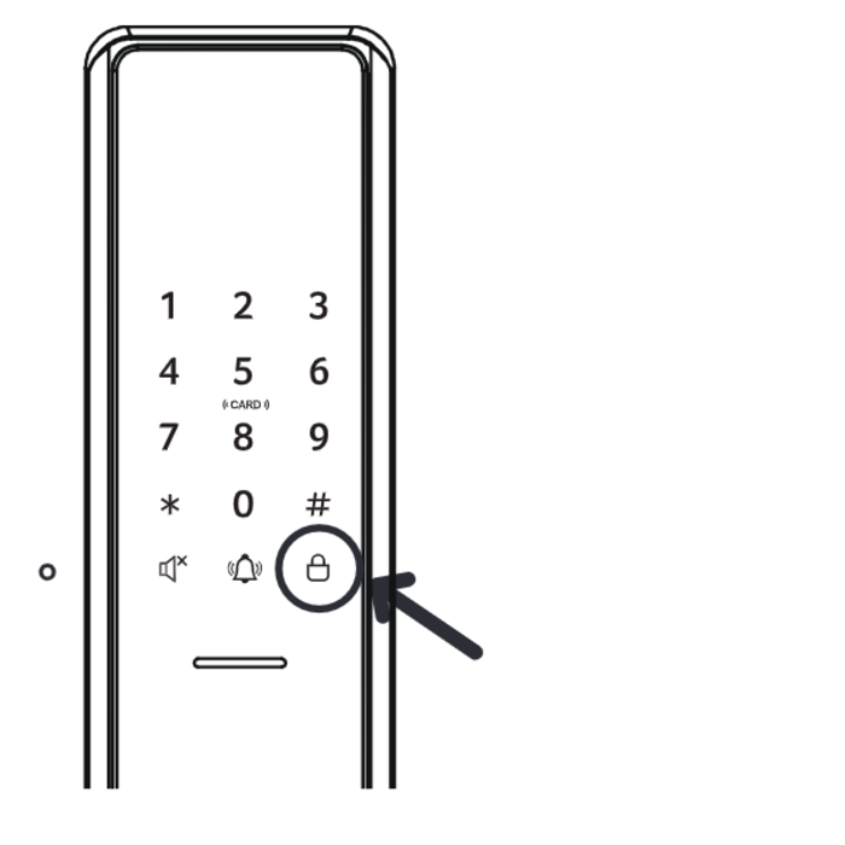

門外一鍵上鎖 關門之後按門外數字鍵盤的 🔒 鍵即可一鍵關鎖，成功後播放「已關鎖」。
門內開鎖／關鎖 轉動門內旋轉鈕即可。

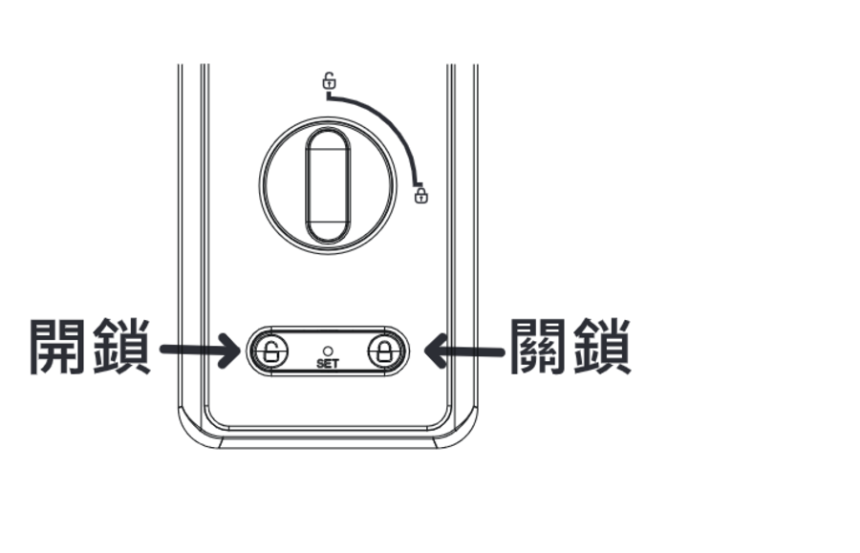

門內一鍵開／關鎖 門內底部有單獨的 🔓 與 🔒 鍵，可一鍵開鎖或關鎖。
左右開門設置 按 888# ＋驗證管理員進入工程管理模式，按 1 進入電機設置，再按 1 進入開門方向設置。

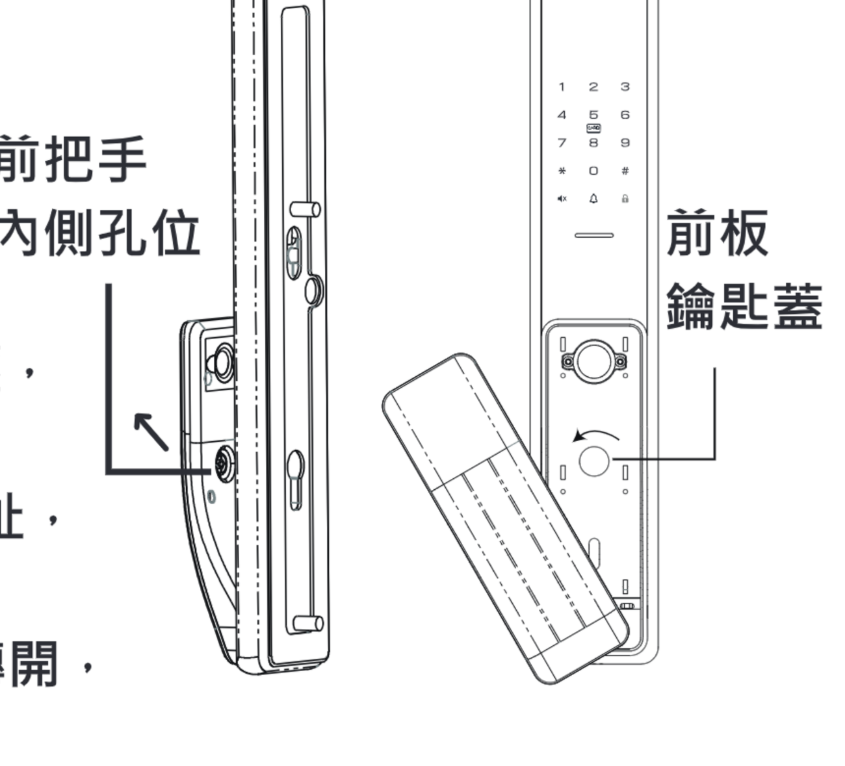

應急開啟① 機械鑰匙
a 手指位於前把手內側孔位用力往外頂壓，可以翻開並輕微旋轉前把手外蓋。
b 按壓前板鑰匙蓋上緣，輕壓逆時針旋轉開，露出鑰匙孔。
c 將機械鑰匙插入前板鑰匙孔位。
d 轉動鑰匙後，即可開鎖。
請勿將前把手外蓋整個往外拉扯，避免前把手蓋底下連接矽膠帶斷裂。

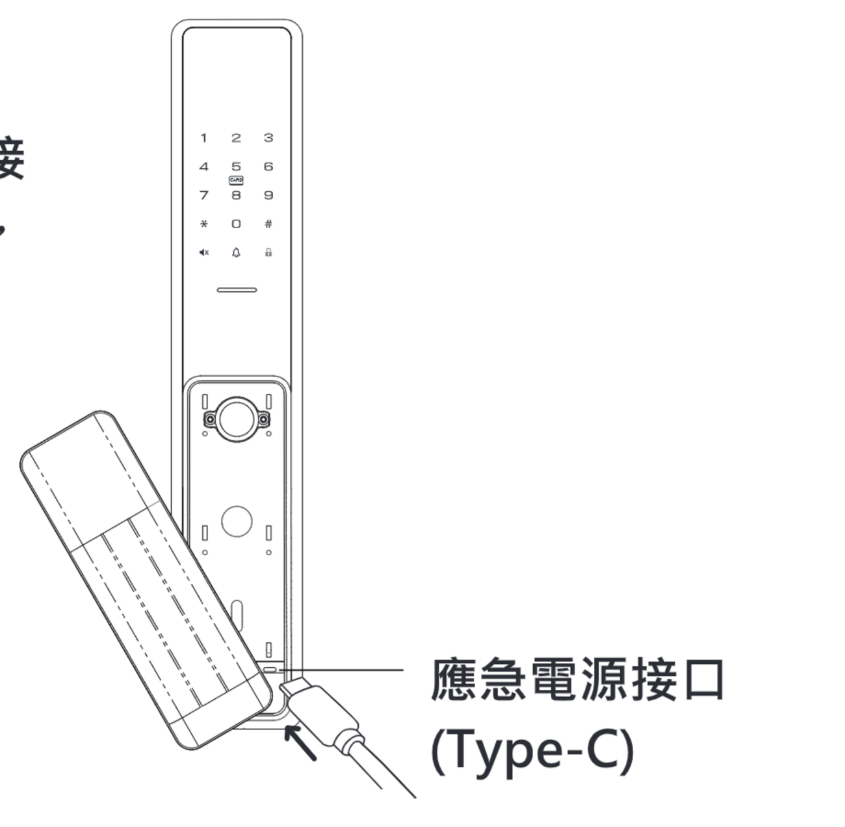

應急開啟② Type-C 供電
當電池耗盡而且沒有帶鑰匙的情況，外接電源可即插即用，無需等待電池充滿電，按正常步驟開門即可。
外接電源建議使用輸出電流 2A（含）以上的行動電源或充電器。
常開功能
舉行會議或其他集體活動時，可將門鎖設置成常開狀態，設置成功後無需其他操作，直接開門。
設定路徑：*# 管理員授權 → 按 4 系統設置 → 按 1 開門功能 → 再按 1 進入常開模式，依語音提示選擇打開。
試開凍結功能
指紋、密碼、感應卡在 5 分鐘內錯誤次數連續 ≥3 次時發出聲光提示；5 分鐘內連續 ≥5 次時，系統凍結 120 秒，這 120 秒內不可再識別指紋、密碼、感應卡。
捌
電池・安裝・保養・速查

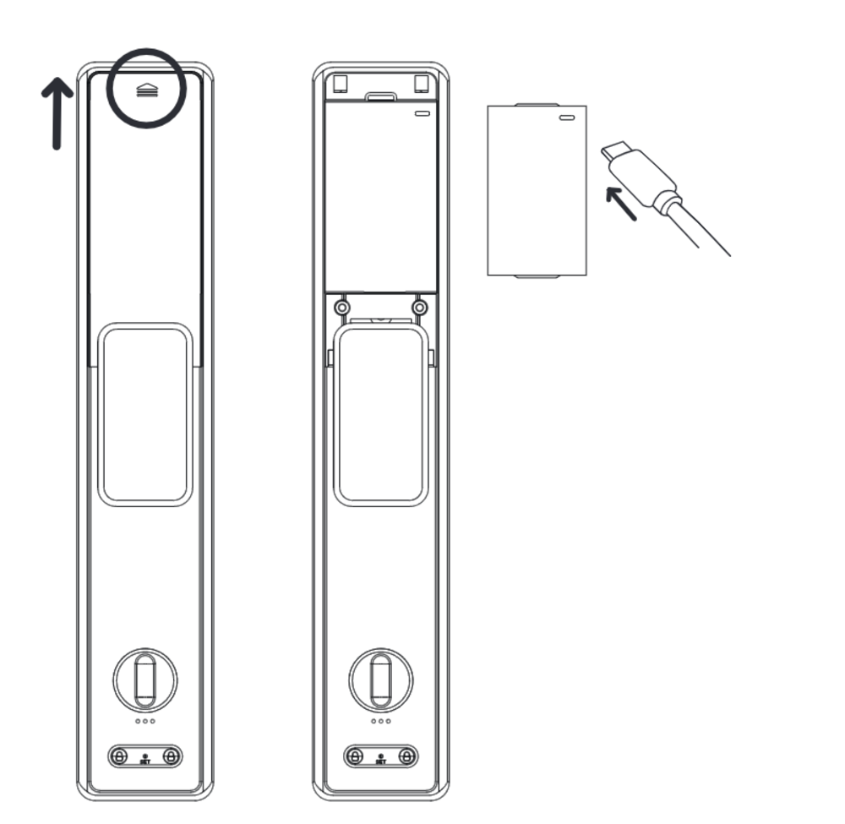

電池充電
按電池蓋上的箭頭圖標向上推打開電池蓋，將鋰電池拆下來連接電源充電；充電完成後裝回電池蓋。
請用 5V/2A 充電器，充電時間 3-4 小時。
充電中紅燈常亮；充電完成藍燈亮。
充電中紅燈常亮；充電完成藍燈亮。
電池電量檢測
電壓低於 6.8V 後每次開鎖都會自動警報提示，警報提示後門鎖仍可開鎖 50 次左右，但請及時充電。
電池續航力參考：4-6 個月（7.4V 4200mAh 鋰電池）。提示電量不足時請及時充電，以免電量耗盡後關機。
安裝步驟（8 步）
安裝由專業技師執行。以下為原廠安裝流程，供施工與驗收對照。

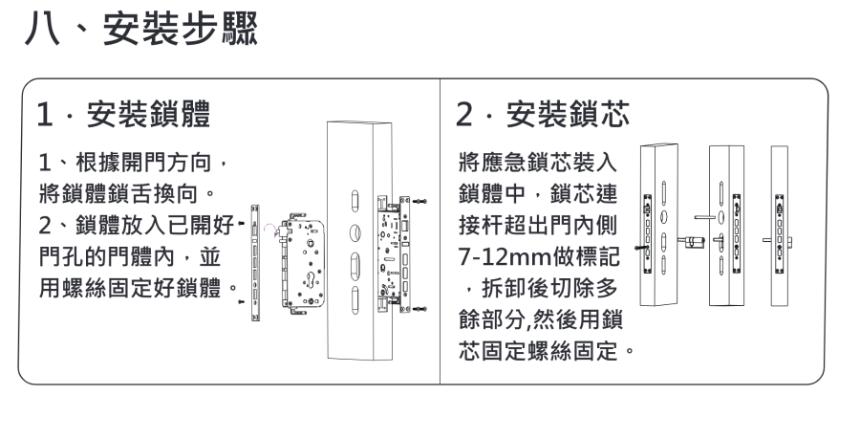

1
安裝鎖體
根據開門方向將鎖體鎖舌換向；鎖體放入已開好門孔的門體內，用螺絲固定。
2
安裝鎖芯
應急鎖芯裝入鎖體，連接杆超出門內側 7-12mm 做標記，拆卸後切除多餘部分，再用鎖芯固定螺絲固定。
3
安裝外面板
將兩顆連接螺柱分別與前面板螺柱擰緊。
4
固定外面板
外面板連接線穿過最上端過線孔；鎖芯頭穿過面板鎖芯孔，將面板緊貼門外側。
5
固定後鐵板
取下後板四顆內面板固定螺絲，將鐵板從後板取下；依門厚裁剪竹節螺絲後，把後鐵板貼於門內側擰緊。
6
安裝後面板
接好前後板連接線；依門厚切割方鋼（穿過鎖體後露出 5-10mm 做記號再切除），彈簧放入後板方軸孔，方鋼與旋鈕撥片用開口銷固定。
7
固定內面板
四顆內面板固定螺絲與後鐵板固定，蓋上內面板電池蓋。
8
測試智能鎖
操作內執手、反鎖旋鈕與機械鑰匙檢查連動；裝上電池後檢查密碼、指紋及感應卡是否正常。
安裝師傅提醒
鎖芯連接杆要超出門內側 7-12mm 做標記後再切除多餘部分；方鋼穿過鎖體後要露出 5-10mm 做記號再裁切。竹節螺絲依門厚裁剪。裝好後務必操作內執手、反鎖旋鈕與機械鑰匙各一次，確認各連動部件正常，再裝電池測試密碼、指紋與感應卡。
清潔及保養
1
避免使用化學清潔劑
避免含強酸或強鹼的清潔劑，可能腐蝕鎖體表面或損壞電子元件。建議用濕布擦拭表面，再用乾布擦乾。
2
保持乾燥
內部有電路板，保持乾燥可避免短路或元件受潮故障；潮濕環境下需定期檢查鎖具是否受潮。
3
定期充電
定期檢查電池電量，電量不足時及時充電，避免鎖具因電池耗盡而無法開啟。
4
鎖芯保養
機械鎖芯僅應急所用，一般不需特定保養。可往鎖芯孔噴少量鉛粉（石墨粉）後插鑰匙反覆轉動；也可用鎖芯專用潤滑油或矽基潤滑劑，滴入後插鑰匙反覆轉動使其均勻分佈。
5
避免劇烈撞擊或擠壓
內部含精密電子元件，強烈碰撞或擠壓可能導致元件損壞，日常使用避免粗暴操作。
6
緊急解鎖機制測試
定期檢查應急鑰匙與外接電源插口是否正常，以便電池耗盡或故障時能及時解鎖。
電池回收 電器報廢前應取出電池，取出電池前電器應切斷電源，並安全地丟棄電池。
按鍵速查表
管理與用戶
進入管理設置
*#
添加普通用戶
*# → 1
添加管理員
*# → 2
刪除用戶
*# → 3
系統設置
*# → 4
系統與工程
常開模式
*# → 4→1→1
防撬檢測開啟
*# → 4→2→1
恢復出廠設置
*# → 4→3→#
工程調試模式
888#
開門方向設定
888# → 1→1
開鎖與安全
密碼長度
6~12 位
虛位密碼上限
20 位
5 分鐘錯 5 次
凍結 120 秒
低電量警報
＜6.8V
應急電源
Type-C 5V 2A
常見問題
怎麼進入管理設置？
輕觸按鍵板喚醒門鎖後，依次按下「*#」，或短按一次門後的設置鍵。初始化狀態下會自動進入管理員註冊菜單（編號固定為 001）；若已註冊過管理員，會提示「請授權」，需先通過管理員驗證。
出廠狀態下誰都能開門嗎？
是的。出廠狀態下任何指紋、密碼、感應卡都可以開鎖，但只要有一位用戶完成註冊，出廠密碼就會自動失效。所以裝好後請盡快建立自己的管理員。
什麼是虛位密碼？
在真實密碼前後任意加上無關數字，只要輸入內容連續不中斷地包含正確密碼，且總長不超過 20 位即可開門。例如密碼設為 142536，按「79841654321142536529」也能開門，可防止旁人偷看。
密碼一直輸錯會怎樣？
指紋、密碼、感應卡在 5 分鐘內連續錯誤 3 次以上會發出聲光提示；5 分鐘內連續錯誤 5 次，系統凍結 120 秒，這 120 秒內不再識別任何開鎖方式。
沒電了怎麼開門？
一是用前面板底部的 Type-C 應急電源接口外接行動電源（建議輸出 2A 含以上），即插即用不必等充飽，再按正常步驟開門；二是用機械鑰匙——頂壓前把手內側孔位翻開前把手外蓋，按壓前板鑰匙蓋上緣逆時針旋開露出鑰匙孔，插入鑰匙轉動即可。
電池怎麼充電？
按電池蓋上的箭頭圖標向上推開電池蓋，取下鋰電池接電源充電，充飽後裝回。請用 5V/2A 充電器，充電時間約 3~4 小時；充電中紅燈常亮，充電完成藍燈亮。
可以裝在我家門上嗎？
全玻璃門與雙開拉門無法安裝。自主評估兩項：門側邊厚度 4cm~12cm、內外大門距離 10cm 以上。符合後請拍門全景正面、背面、側門厚度與鐵片長度（含量尺）、門框，若有兩扇大門另需內外大門間距，上傳 LINE 官方帳號由專人評估。
可以搭配天地鉤嗎？
本產品支持天地鉤，但由於大部分門的天地鉤規格與標準不同，安裝後可能出現開鎖卡澀、不順暢甚至無法開鎖，因此原廠不建議安裝。
悠遊卡可以當門禁卡嗎？
可以。卡片規格符合 Mifare 1443A（13.56MHz），悠遊卡適用，感應卡與悠遊卡合計可註冊 50 組。
怎麼恢復出廠設置？
兩種方式：按 *# 通過管理員驗證後按 4 進入系統設置、按 3 恢復出廠設置再按 # 確認；或用退卡針長戳門後內面板下方的重置按鍵 6 秒以上，語音提示後按 # 確認。恢復後會清空所有用戶註冊資訊。
保固多久？
免費服務年限自購買日起一年內，正常使用下故障免費維修（如需更換零件將收取工本費）；收費服務年限為免費服務期滿兩年。耗材不在保固範圍，充電電池保 6 個月。保證書須確實填寫並蓋有經銷商店章始為有效。
保固與售後
免費服務年限為自購買日起一年內，正常使用下如發生故障則免費維修（如需更換零件將收取工本費）；人為因素、天災地變或蟲害不在免費維修範圍。收費服務年限為自免費服務期滿兩年。耗材不在保固範圍（包括但不限於線材與隨機附贈之其他配件等），充電電池保 6 個月。保證書須確實填寫並蓋有經銷商店章始為有效，遺失恕不補發（如需服務則依出廠日期計算保證年度）。
售後服務商 旺德電通股份有限公司
新北市五股區五工三路 116 巷 6 號
服務專線 (02)8990-4440（週一~週五 08:30~17:30）
24 小時救援專線 0800-004-188
[email protected]
新北市五股區五工三路 116 巷 6 號
服務專線 (02)8990-4440（週一~週五 08:30~17:30）
24 小時救援專線 0800-004-188
[email protected]
委製商 倚天酷碁股份有限公司
新北市汐止區新台五路一段 112 號 24 樓
客服電話 (02)2790-4680（週一~週五 08:30~17:00）
進口商 宜德電子有限公司 (02)2298-4188
新北市汐止區新台五路一段 112 號 24 樓
客服電話 (02)2790-4680（週一~週五 08:30~17:00）
進口商 宜德電子有限公司 (02)2298-4188
