ACER 碁智鎖 ODL101 說明書
ACER 碁智鎖 ODL101 使用說明書
五合一：指紋、密碼、虛位密碼、卡片、鑰匙。直接換掉家裡那顆老便當鎖，不用動門把。這本說明書把原廠手冊重新整理成 8 個章節——每個功能都對應一組明確的按鍵指令。

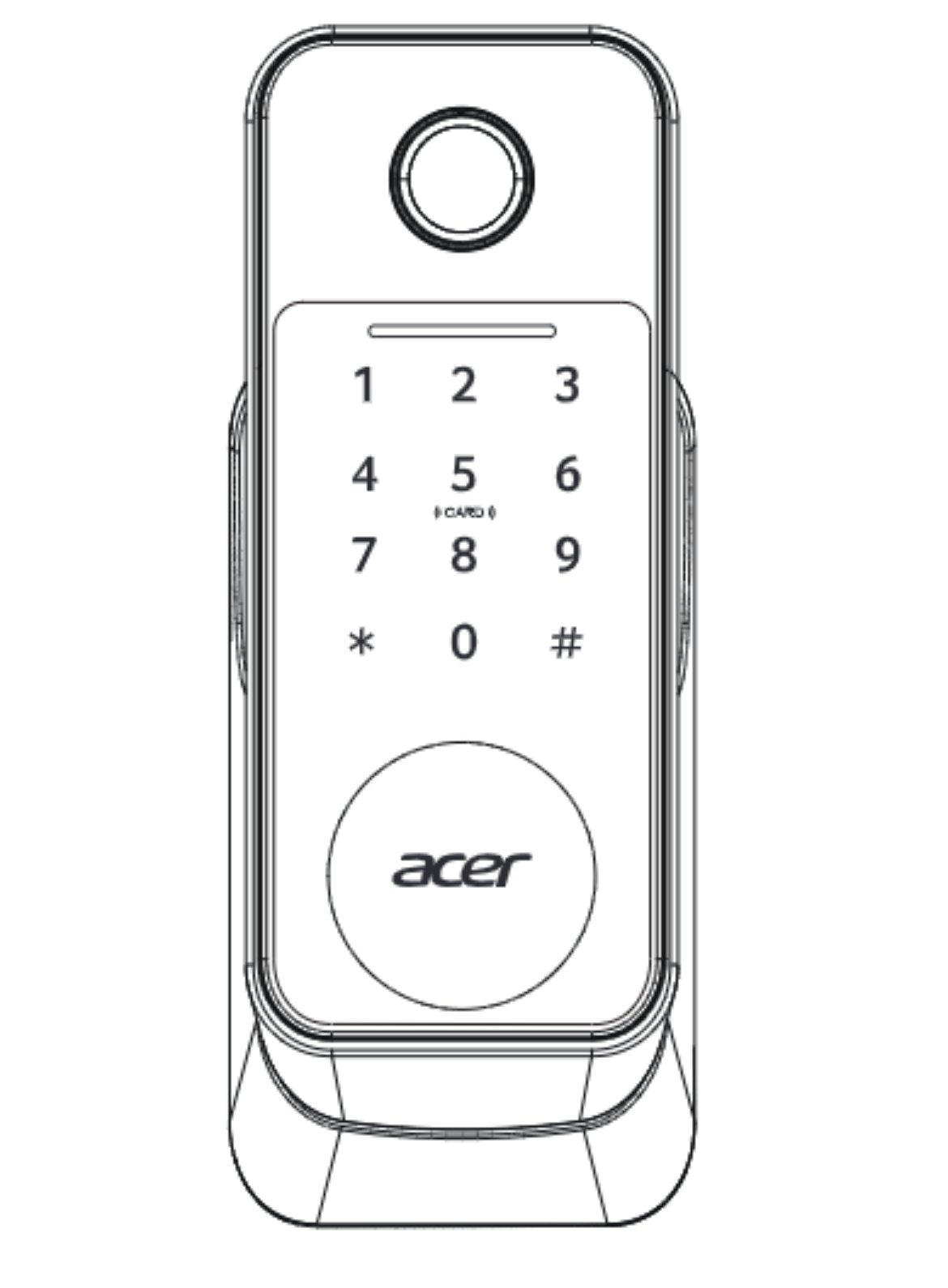

產品總覽

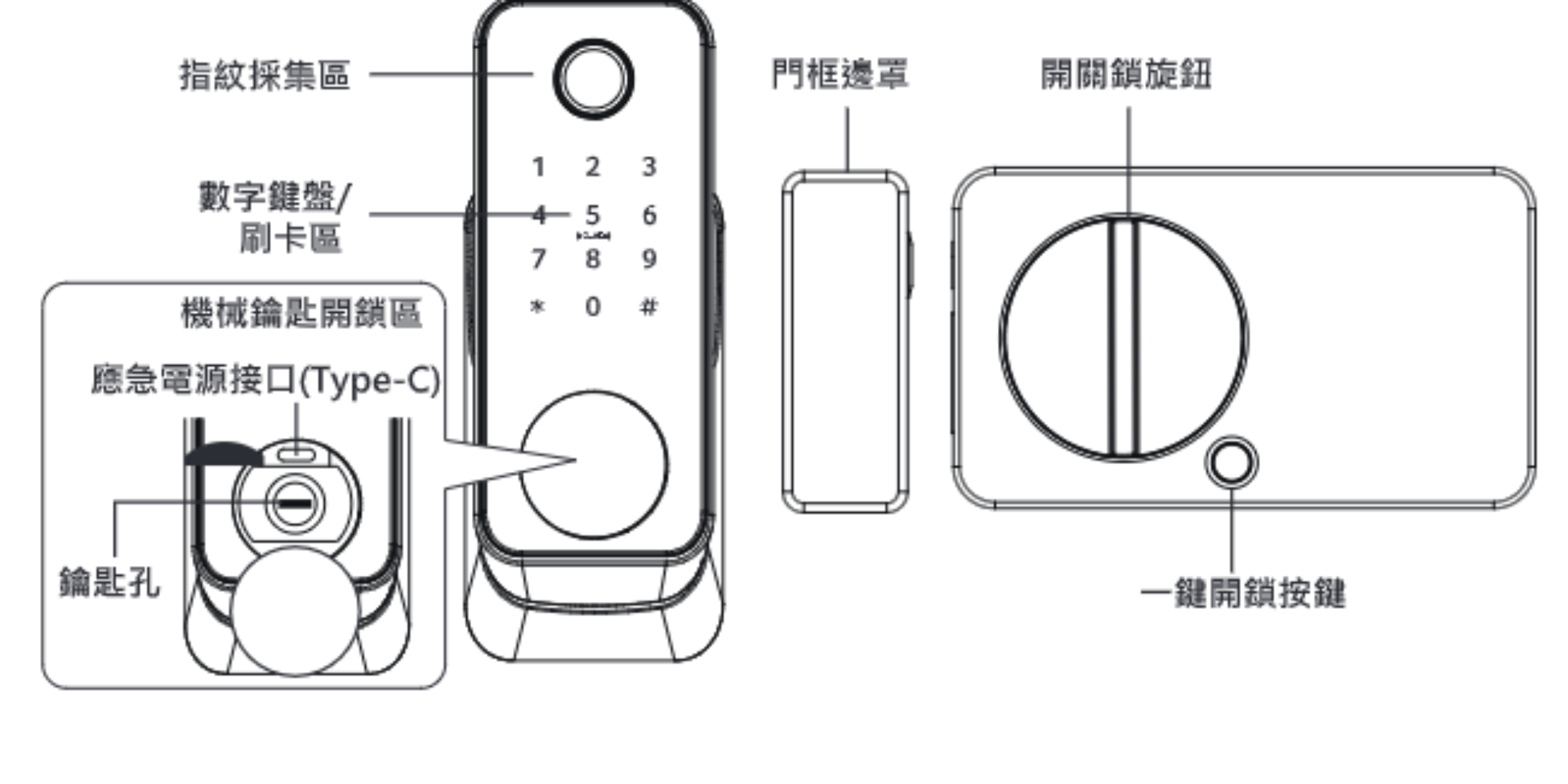

各部件名稱
產品簡介
※ 支援共 200 組，指紋／密碼／卡片設置
產品規格與尺寸
產品清單
請拆開包裝後按清單仔細核對，如發現有缺漏請及時向我們索取。
安裝配件包清單
門板安裝限制・安全須知
這兩種便當鎖可以安裝
ODL101 是取代舊式便當鎖的輔助鎖，換裝時不必動到原本的門把。
以下三種條件，無法安裝
安全注意事項
2. 本鎖不是消防用鎖，禁止安裝在消防逃生門上。
警語
・低功率射頻器材之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。
・前述合法通信，指依電信管理法規定作業之無線電通信。
・低功率射頻器材須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。
出廠狀態・按鍵基礎
出廠密碼 123456
出廠的管理員初始密碼為「123456」。初始狀態下任意指紋、感應卡，或包含 123456 的虛位密碼均可開鎖。當存入管理員信息後，未錄入的指紋、IC 卡或密碼均無法開鎖。裝好後請盡快建立自己的管理員。
名詞與按鍵
儲存資料須知
輸入有三種方式：
管理員設置原則
管理員一定要設置，建議最多設 10 位管理員。建議第一個管理員使用數字密碼，並把存入時系統給的三位編號記在記憶資料管理表上，日後刪除或查詢才不會找不到。
用戶管理
添加管理員
輸入 1#，使用密碼、指紋或卡片進行管理員驗證，語音播報「驗證成功，請輸入用戶信息」後，即可使用密碼、指紋或卡片註冊管理員資訊。
添加普通用戶
輸入 2#，進行管理員驗證，語音播報「驗證成功，請輸入用戶信息」後，可使用密碼、指紋或卡片進行普通用戶信息註冊。
刪除用戶
輸入 4#，進行管理員驗證，語音播報「驗證成功，請輸入用戶信息」後，可使用密碼、指紋或卡片進行用戶驗證刪除，按 # 鍵確認即可刪除對應用戶信息，成功後播報「操作成功」。
輸入 41#，進行管理員驗證，語音播報「驗證成功，請輸入用戶信息」後，輸入需要被刪除用戶對應的三位編號，按 # 鍵確認即可刪除，成功後播報「操作成功」。
2. 刪除用戶後，下次註冊時將自動補上空缺編號。
3. 若需要刪除管理員，建議直接恢復出廠值設置。
功能設定
開鎖模式設置
輸入 31# 驗證管理員，再依實際需求選擇：
音量設置
輸入 21# 進行管理員驗證，語音播報「驗證成功，請選擇音量大小」後，0、1、2、3 按鍵將會亮起，按對應按鍵更改音量。
恢復出廠設置
1. 輸入 888#，進行管理員驗證後會馬上進行初始化。
2. 亦可長按內面板主板上的初始化按鍵 6 秒，進入強制初始化模式。
語言切換
此功能須在初始化狀態下進行操作。例：切換成英文，在初始化狀態下輸入「889911#」即可切換到英語。
其他說明
安裝步驟

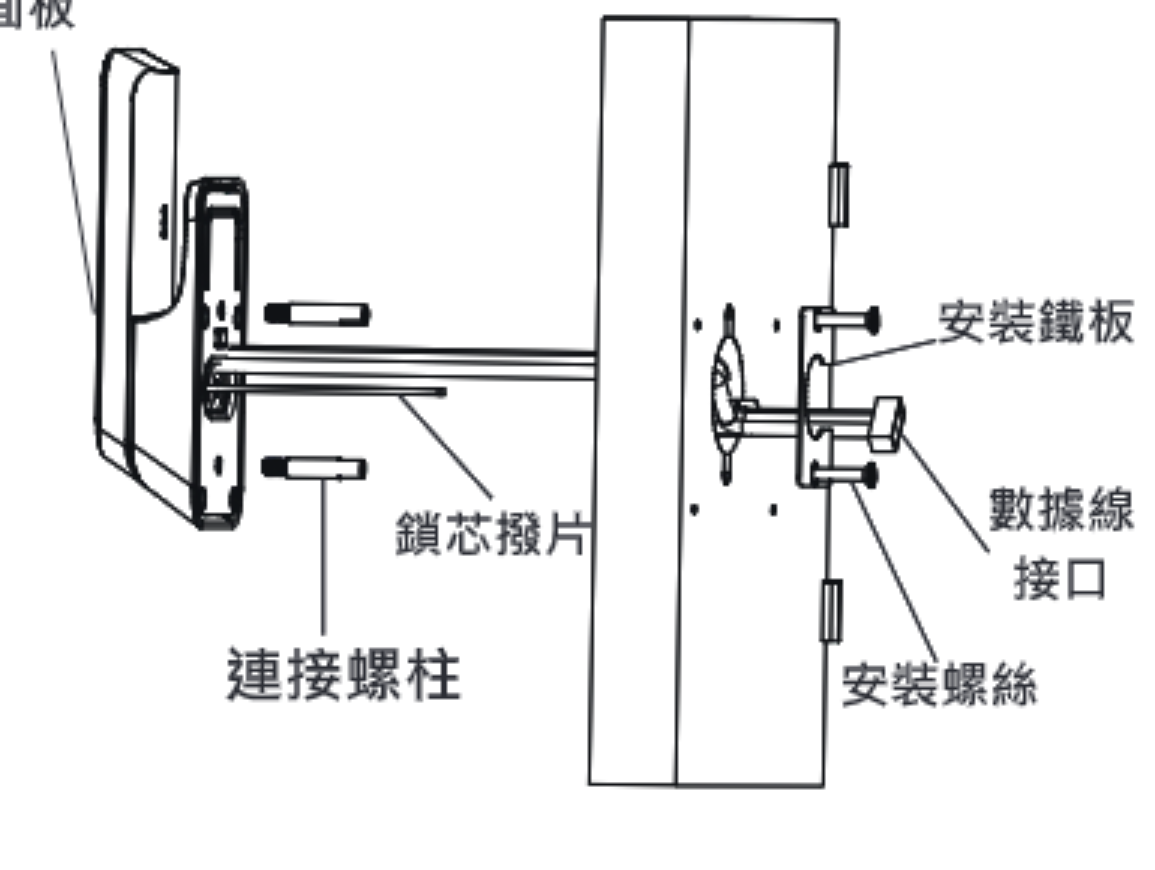

一、外面板（門外）
- 1按開孔圖在門上開好孔。
- 2把連接螺柱裝在前面板上。
- 3裁切鎖芯撥片，長度超過門厚 5mm～10mm。
- 4把數據線接口穿過門內。
- 5把安裝螺絲穿過安裝鐵板，擰在連接螺柱上。
二、後鎖體（門內）
- 1把數據線從過線孔穿過。
- 2把鎖芯撥片對準鎖芯撥片傳動孔插入，用 4 個自攻螺絲把後鎖體固定在門上。
- 3拿鑰匙開關鎖進行測試。
三、門框邊罩
- 1把門框邊罩襯板用自攻絲固定在門框上（位置和門框對齊，上下和後鎖體對齊）。
- 2安裝門框邊罩，上下用兩個 M4×6 的螺絲鎖緊。
緊急電源・換電池・保養

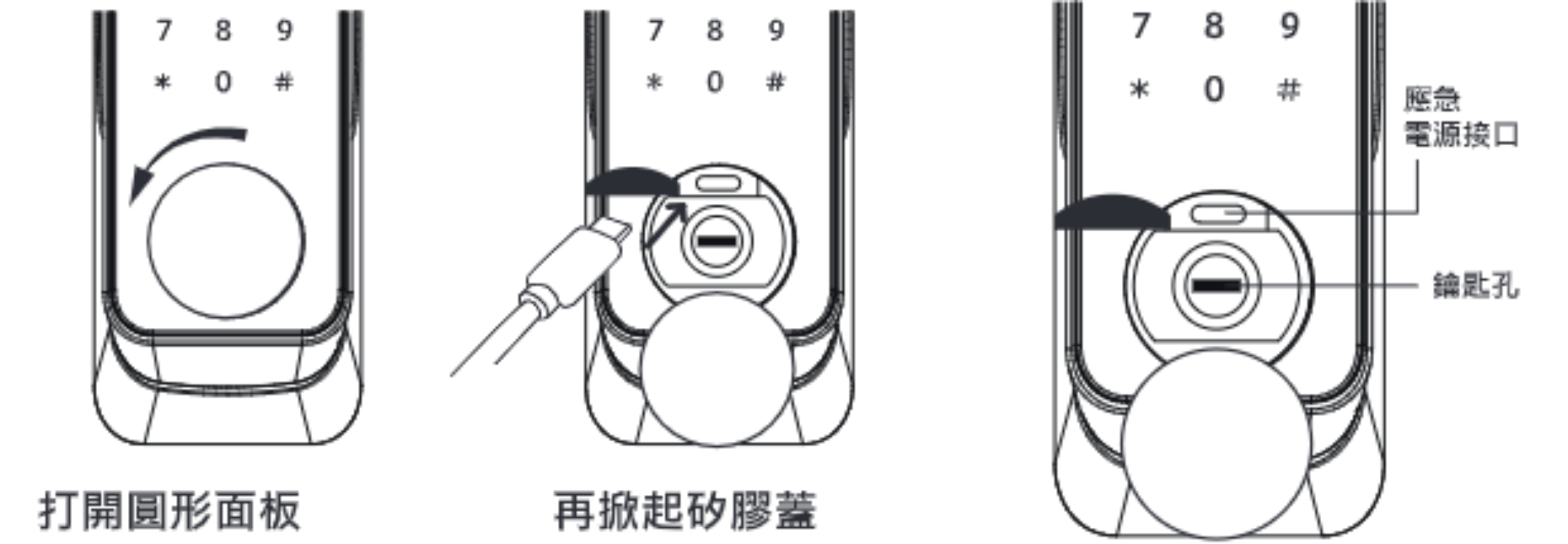

如何使用緊急電源
輕壓圓形面板向左推開。
使用 5V 行動電源作為應急電源。
當電池電壓不足、無法從外部開啟時，透過 Type-C USB 介面給門鎖上電。打開門鎖後請立即更換電池。矽膠蓋旁即為機械鑰匙孔。
如何更換電池
卸下內面板裝飾罩左右兩側螺絲（共 2 顆），取下電池蓋，即可更換電池。電源使用 3 號鹼性電池 ×4 顆，請使用防漏液鹼性電池，並注意電池極性方向。
清潔及保養
指令速查・常見問題
ODL101 沒有選單畫面，所有設定都是「輸入指令 → 管理員驗證 → 依語音操作」。＊ 為清除／後退、# 為確認。
用戶管理
系統設定
開鎖與安全
Q出廠密碼是多少？
管理員初始密碼為 123456。初始狀態下任意指紋、感應卡，或包含 123456 的虛位密碼都可以開鎖。一旦存入管理員資訊後，未錄入的指紋、IC 卡或密碼就都無法開鎖，所以裝好後請盡快設定自己的管理員。
Q怎麼新增管理員和一般用戶？
新增管理員：輸入 1#，以密碼、指紋或卡片通過管理員驗證，語音播報「驗證成功，請輸入用戶信息」後即可註冊；未註冊管理員時可用 123456# 驗證。新增普通用戶：輸入 2# 通過管理員驗證後註冊。務必先建立管理員再新增普通用戶，建議第一個管理員使用數字密碼。
Q怎麼刪除用戶？
輸入 4# 通過管理員驗證後，直接以要刪除的密碼、指紋或卡片驗證並按 # 確認；或輸入 41# 通過驗證後，輸入該用戶的三位編號再按 # 確認。注意：本次驗證用的管理員無法刪除；刪除後下次註冊會自動補上空缺編號；要刪除管理員建議直接恢復出廠設置。
Q儲存時的三位編號是什麼？
指紋、密碼、卡片存入完成後會有燈號顯示，那三個數字就是該筆資料的儲存位置。請把它抄在隨附的「記憶資料管理表」上——1# 記管理員（勿外洩）、2# 記普通用戶——日後要用 41# 刪除特定用戶時就靠這組編號。
Q什麼是虛位密碼？
開門輸入密碼時可用「XXX密碼XXX」的方式，在真實密碼前後加上無關的數字，總長最多 24 位，最後按 # 確認即可開門。只要真實密碼完整包含在輸入內容中就有效，可以防止旁人偷看。
Q我家的門可以裝嗎？
ODL101 是取代舊式便當鎖的輔助鎖，橫式便當鎖與直式便當鎖都能安裝。以下三種條件無法安裝：全玻璃門、門厚度大於 7 公分、雙開拉門。安裝前建議先用隨附的測量紙卡確認門厚與孔位。
Q沒電了怎麼開門？
輕壓外面板下方的圓形面板向左推開，掀起矽膠蓋，用 5V 行動電源透過 Type-C USB 介面給門鎖上電，即可正常驗證開門；圓形面板內另有機械鑰匙孔可用備用鑰匙開啟。開門後請立刻更換 4 顆 3 號鹼性電池。
Q密碼一直輸錯會怎樣？
連續輸入錯誤密碼超過 5 次，鍵盤會鎖定 60 秒，這 60 秒內系統不響應任何操作，等待後即可再操作。
Q怎麼恢復出廠設置？
兩種方式：輸入 888# 通過管理員驗證後立即初始化；或打開內面板裝飾罩（卸下左右兩側共 3 顆螺絲），長按主板上的初始化按鍵 6 秒進入強制恢復出廠。恢復後會清空所有用戶註冊資訊。
Q語言切換要怎麼做？
輸入「8899＋語言編號＋#」。注意此功能必須在初始化狀態下操作。語言編號：11 英文、12 葡萄牙文、13 西班牙文、14 俄文、15 阿拉伯文、16 印尼文、17 越南文、18 中文、19 泰文。例如切換英文輸入 889911#。
Q保固多久？
免費服務年限自購買日起一年內，正常使用下故障免費維修（如需更換零件將收取工本費）；收費服務年限為免費服務期滿後兩年內。耗材如電池、線材等不在保固範圍。保證書須確實填寫並蓋有經銷商店章始為有效。
保固與下載
免費服務年限自購買日起一年內（正常使用下故障免費維修，如需更換零件將收取工本費）；收費服務年限為免費服務期滿後兩年內。耗材（電池、線材等）不在保固範圍。保證書須確實填寫並蓋有經銷商店章始為有效。
＊下載連結上架後補上
