日立 HIT-FY10-T 全自動七合一智慧鎖 使用說明書
人臉、掌靜脈、指紋、密碼、IC 卡、機械鑰匙、遠端，七種開門方式一把鎖搞定。這份說明書把原廠 28 頁圖說整理成 8 個章節，按鍵路徑、安裝步驟、充電與應急供電一次寫清楚。
產品總覽

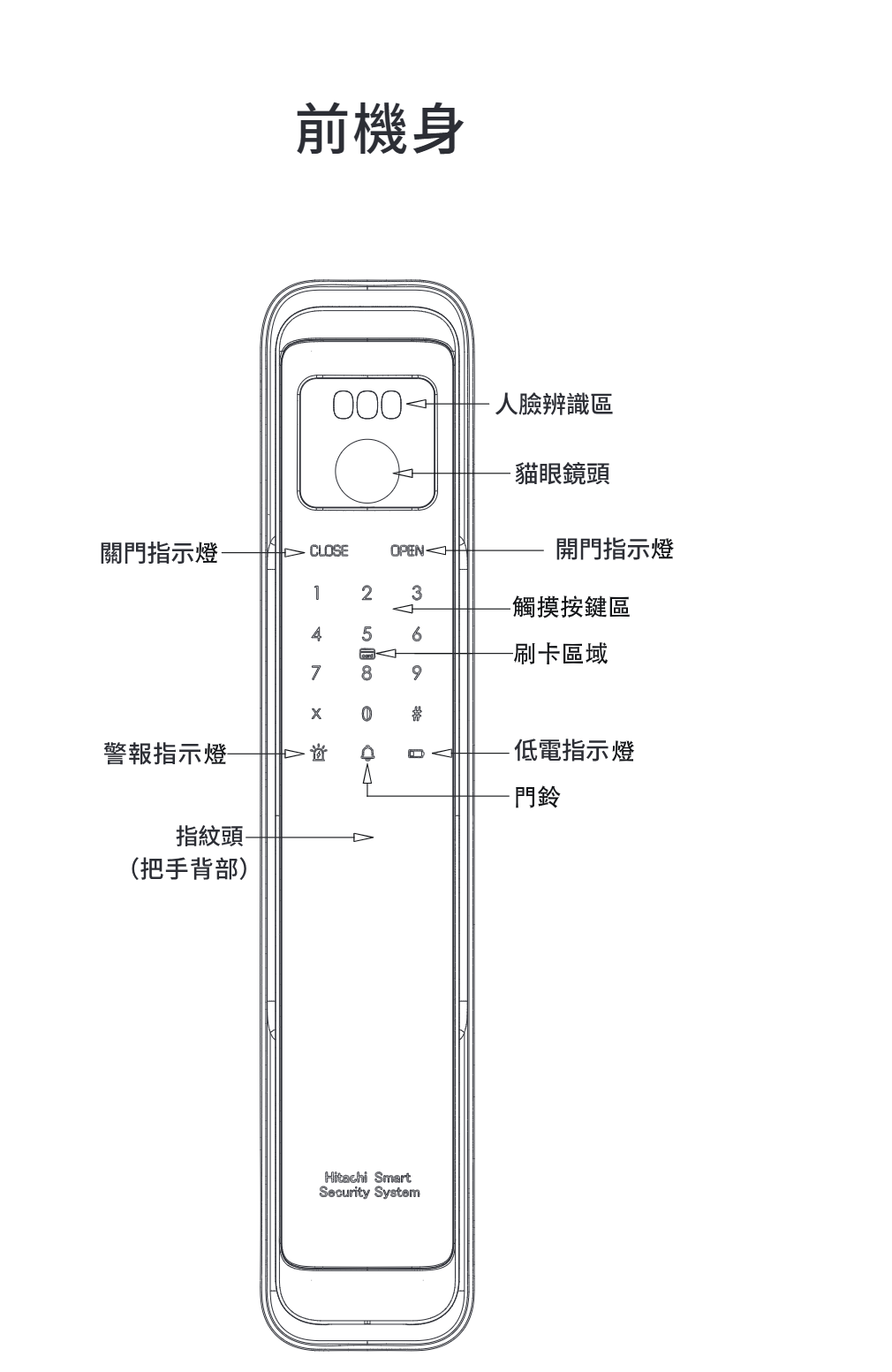

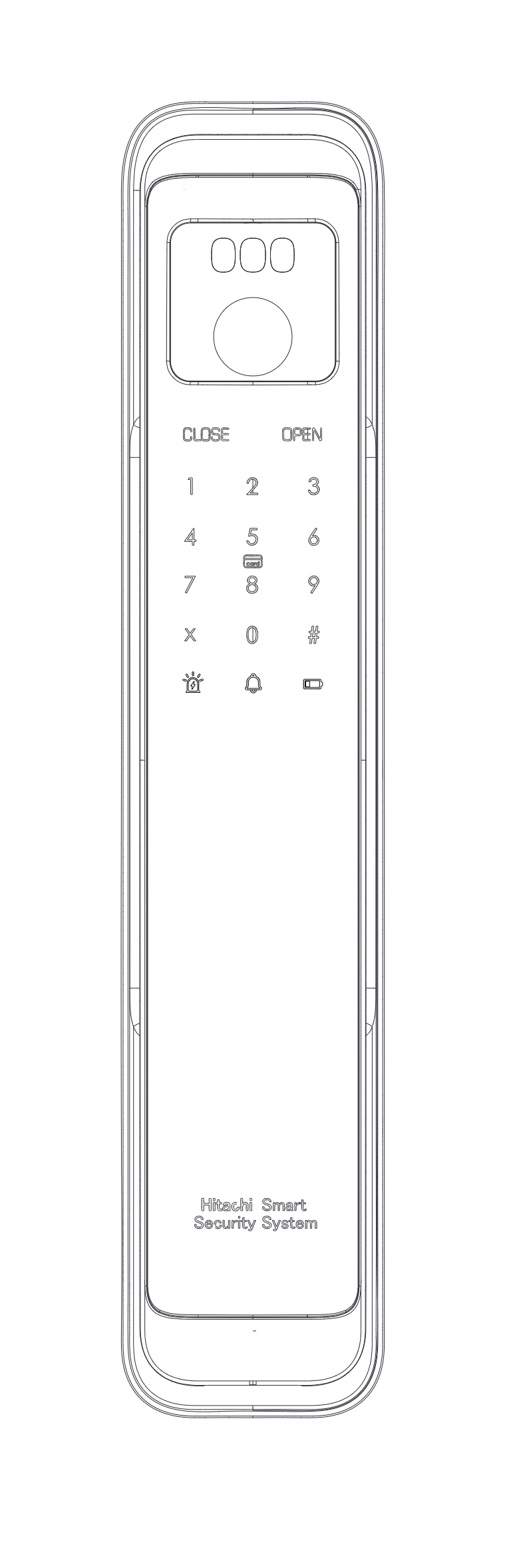

前機身 門外

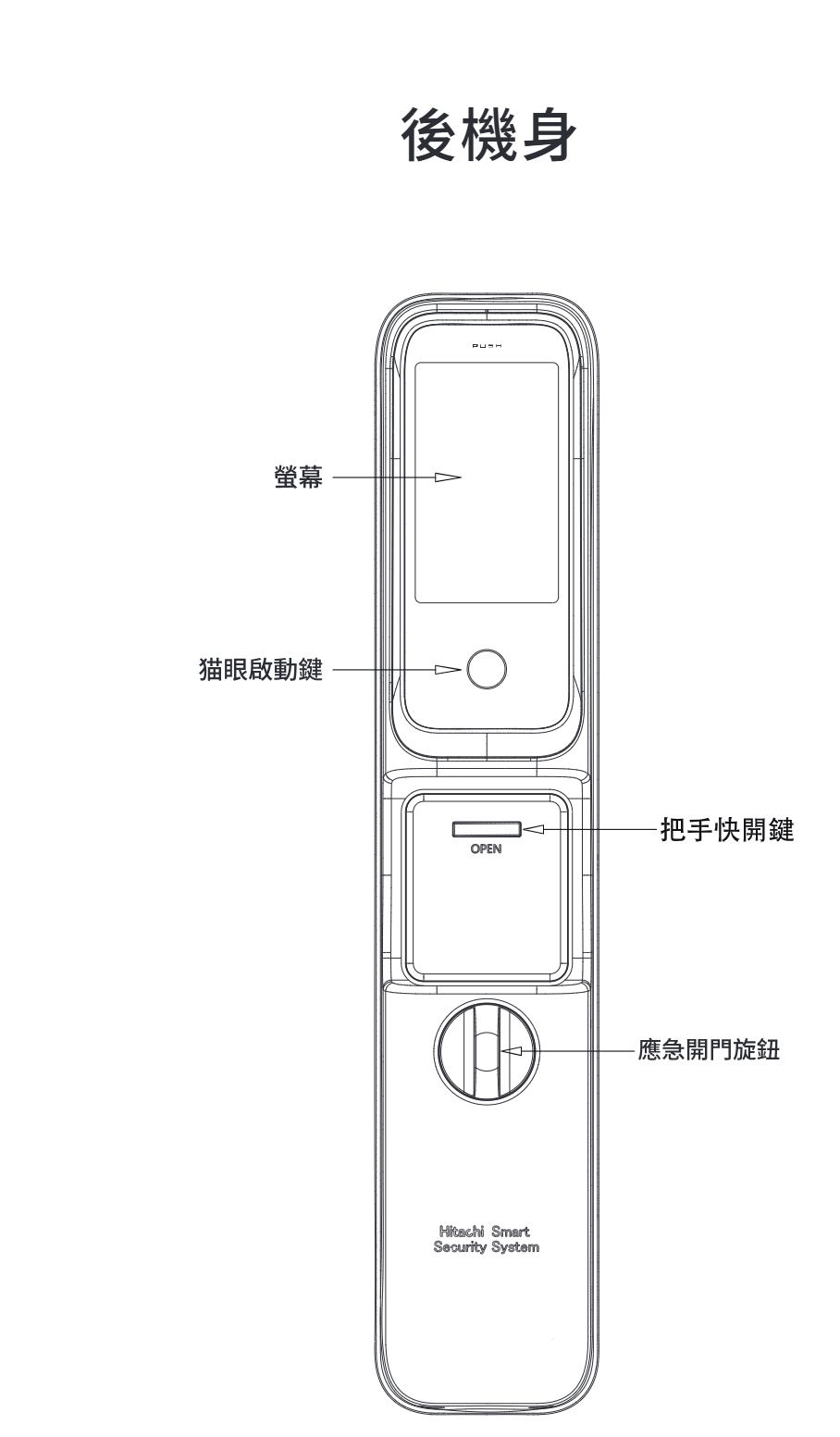

後機身 門內
規格與電源
包裝清單
鎖匣包裝內含受口。清單僅供參考，一切以實物包裝內容為準。

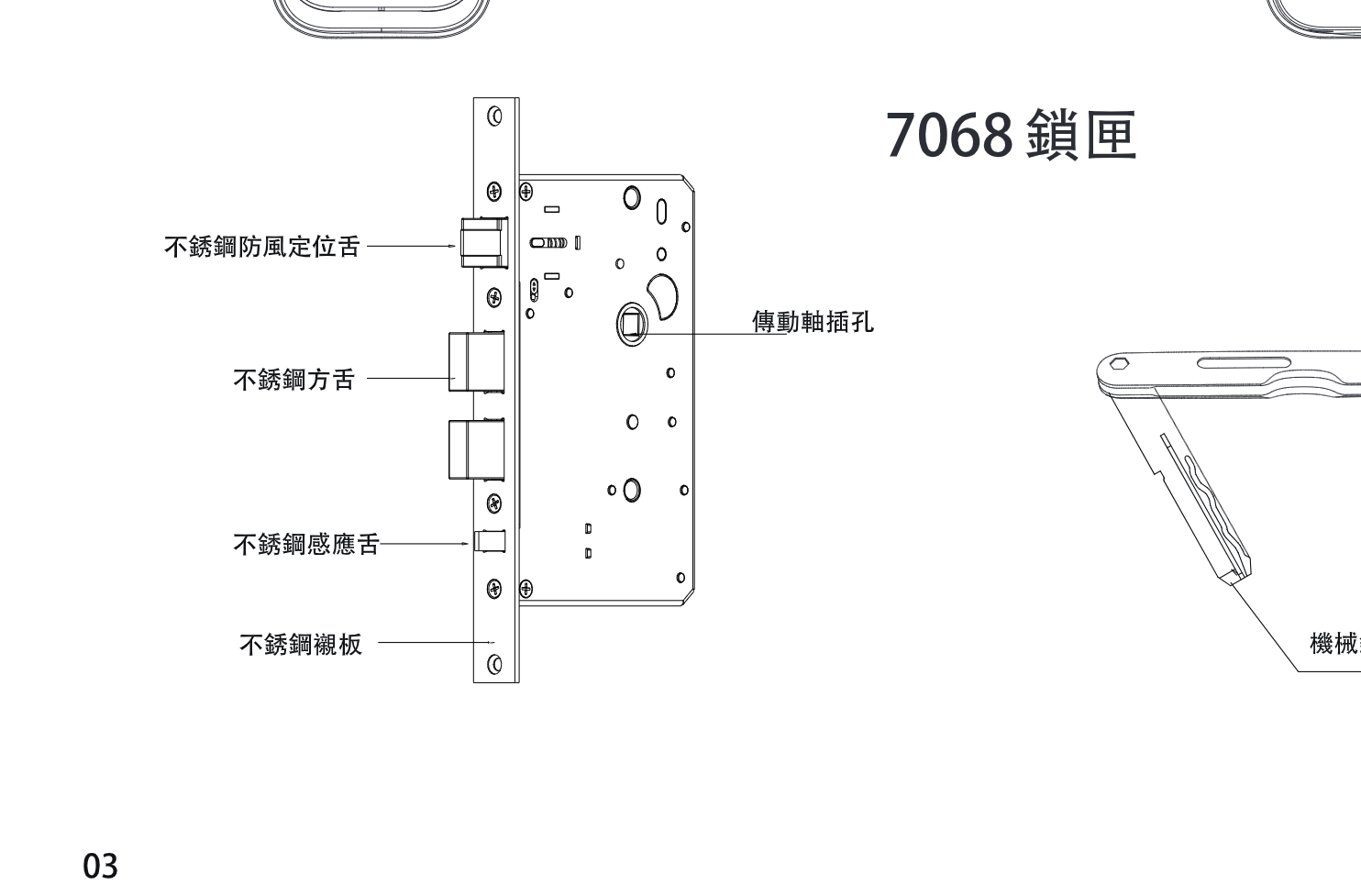

7068 鎖匣與機械鑰匙

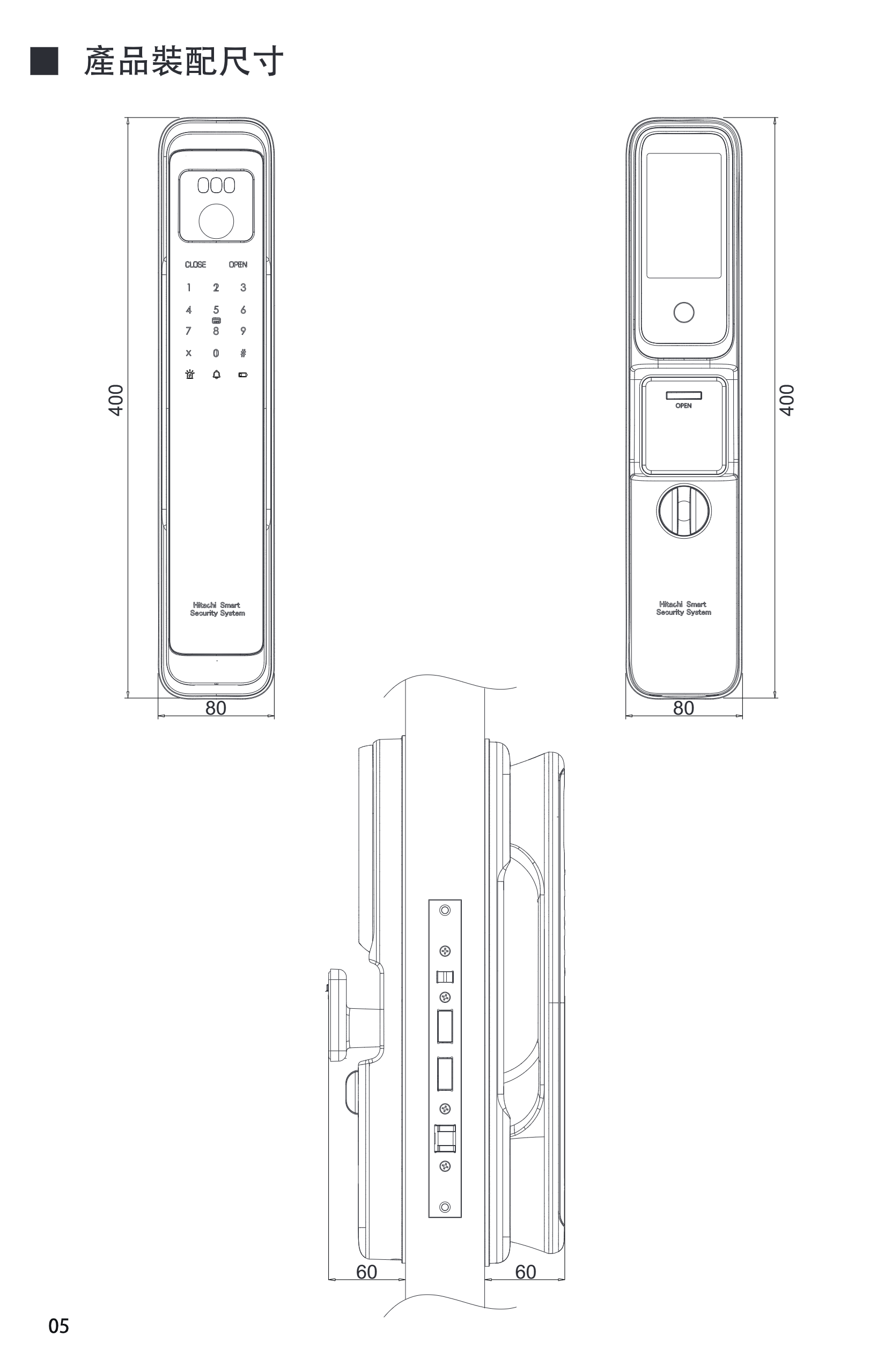

產品裝配尺寸
前、後機身外觀尺寸皆為 400 × 80mm。實際門厚與開孔請以原廠開孔尺規為準。
主要功能
安裝完成後第一件事：改掉初始密碼
門鎖初始密碼為 123456，正常使用時請及時添加用戶、定期更換密碼；請勿設置連續數字密碼，如 123456、345678、222222、888666 等，以防密碼洩漏。
用戶 ID 管理
能夠開啟門鎖，並且能管理內部數據，特殊情況下，管理員用戶擁有最高權限，建議家庭戶主或管理職使用該 ID。
僅能執行開門，不能查看內部資訊或修改數據。
操作前先記住這幾件事
- 所有操作均有燈光或語音提示，跟著語音走就對了。
- 本鎖為綠能節能產品，停止操作約 15 秒後系統回到使用模式並休眠，觸摸按鍵即可喚醒。
- 系統啟動時按 X ＋ # 進入設定模式，# 為確認、X 為退出／返回。
- 密碼開門無須輸入 ID，直接輸入 6-10 位密碼按 # 確認即可。
- 首位管理員註冊後，示範模式將無法使用。
虛位密碼
輸入密碼開鎖時，可在正確密碼的前後輸入任意數字（總長度不超過 16 位），按【#】確認開鎖，按【X】退一位。
系統復原功能
如果系統當機，可使用 Type-C 充電線（使用行動電源供電）插入外面板底下的應急電源接口，即可重啟系統。
應急供電功能
如果電池沒電，可使用 Type-C 充電線（使用行動電源供電）插入外面板底下的應急電源接口，便可以正常方式開門。
低電壓警報功能
當電池電壓過低，指示燈紅燈閃爍，語音提示電量不足；電壓低於 6.8V 後約可再使用 50 次，請盡快為電池充電。
防撬警報功能
當前鎖身感應從門板鬆脫，門鎖立即發出警報聲。
恢復出廠模式
①管理員在現場時，可使用管理員驗證進入系統設定，選擇恢復出廠狀態選項，碳認後即將資料全部刪除。②無法使用管理員鑰匙時，可使用門內快開鍵長按 10 秒進行恢復出廠設定。
電子反鎖功能
開啟電子反鎖功能後，普通用戶無法通過電子認證的方式打開門鎖；管理者認證通過可以解除電子反鎖功能，或使用後面板快開鍵解鎖也可以解除反鎖。
童鎖功能
童鎖功能可防止兒童誤開門。開啟童鎖功能後，後機身快開鍵就失效；解除童鎖功能後可再次啟用快開鍵。
產品的安裝方法
警告 安裝前務必確認
- 本安裝說明中，門板開孔尺寸僅作示意圖用，實際開孔需按照原廠開孔尺規上所示的尺寸要求操作。
- 請依照說明中的步驟順序操作，以免損壞配件或裝錯方向。
- 強烈建議由專業裝機師傅施工；生活鎖事六間門市都可預約到府安裝。

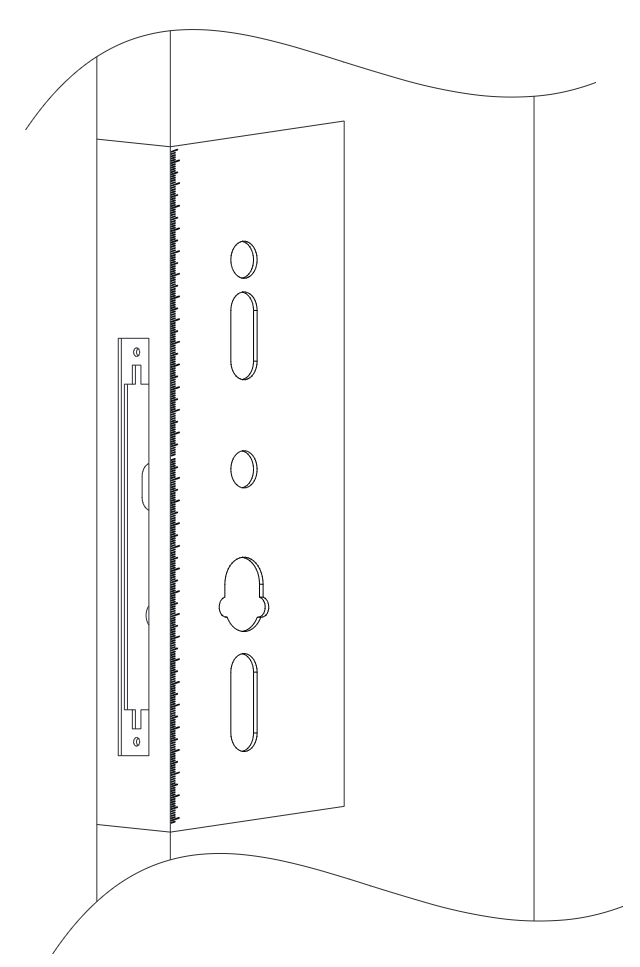

畫出開孔位置線
按開孔模板上的提示，在門的內外和門邊上用鉛筆畫出開孔的位置線。尺規中心線到地面的距離建議為 1~1.2m。
對門開孔
按開孔模板的要求對門進行開孔。

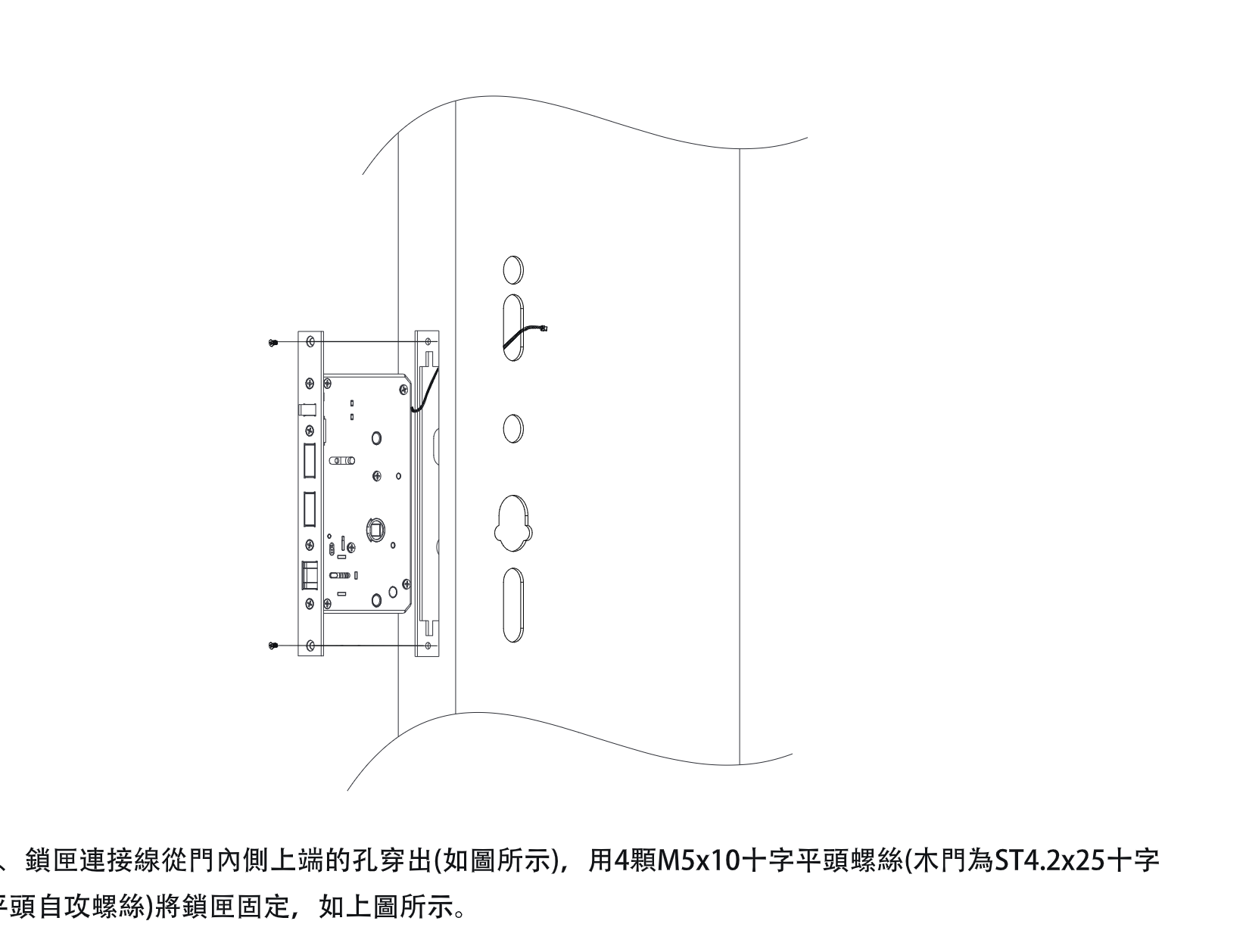

固定鎖匣
鎖匣連接線從門內側上緣的孔穿出，用 4 顆 M5×10 十字平頭螺絲（木門為 ST4.2×25 十字平頭自攻螺絲）將鎖匣固定。

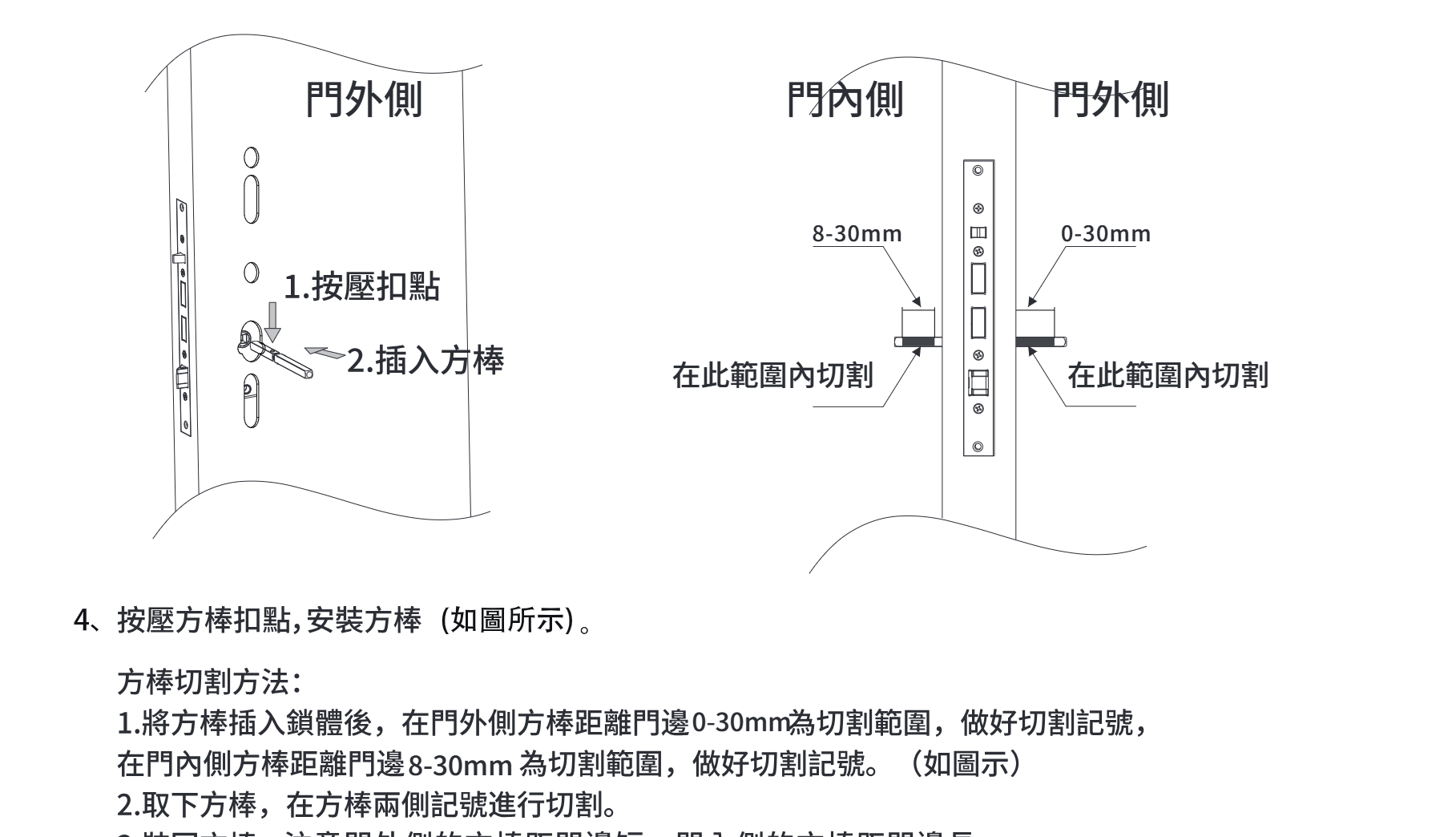

按壓方棒扣貼、安裝方棒
方棒切割方法： ①將方棒插入鎖體後，在門外側方棒距離門邊 0-30mm 為切割範圍，做好切割記號；在門內側方棒距離門邊 8-30mm 為切割範圍，做好切割記號。 ②取下方棒，在方棒兩側記號進行切割。 ③裝回方棒，注意門外側的方棒距門邊短，門內側的方棒距門邊長。

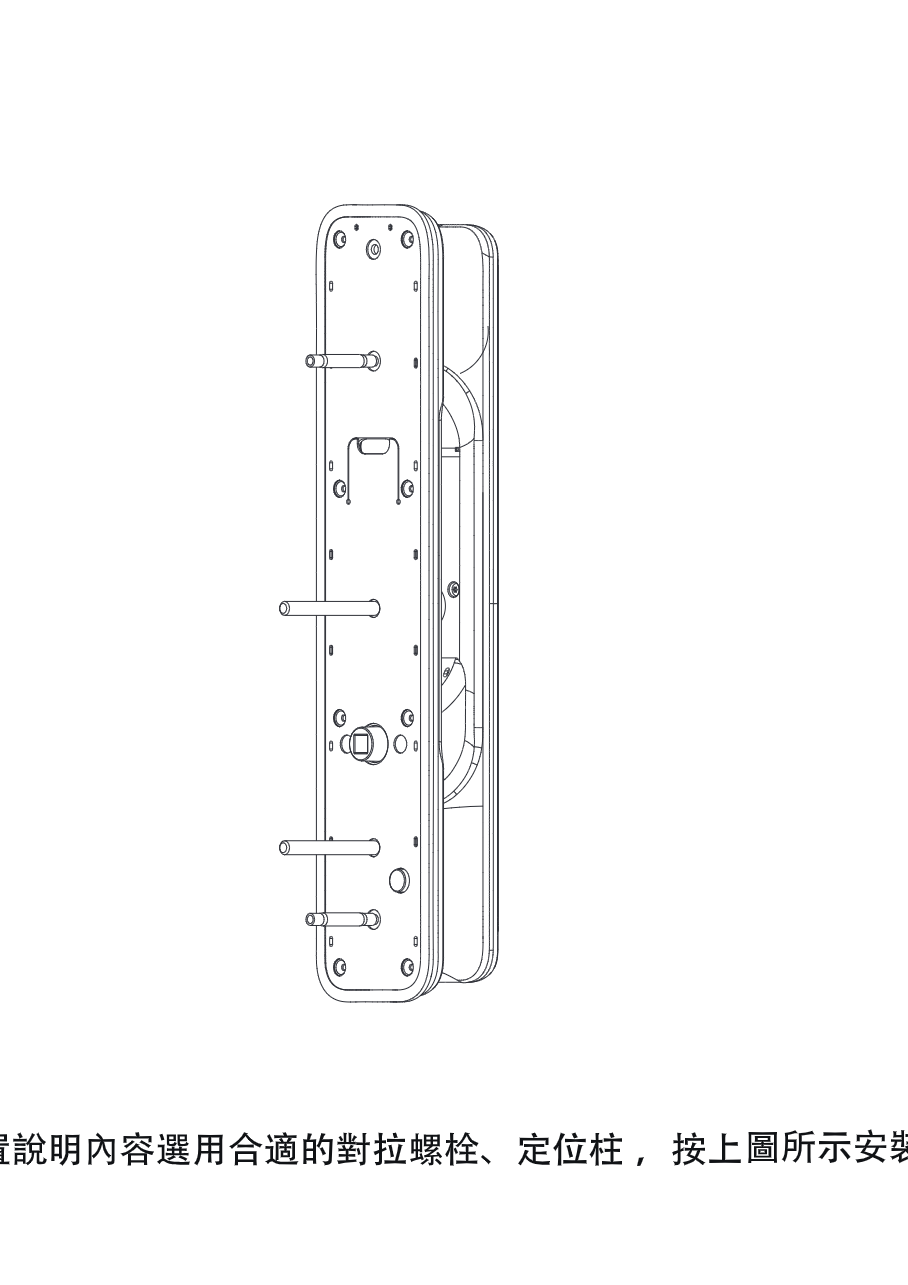

安裝對拉螺栓與定位柱
根據附件包裝說明內容選用合適的對拉螺栓、定位柱，按圖所示安裝。

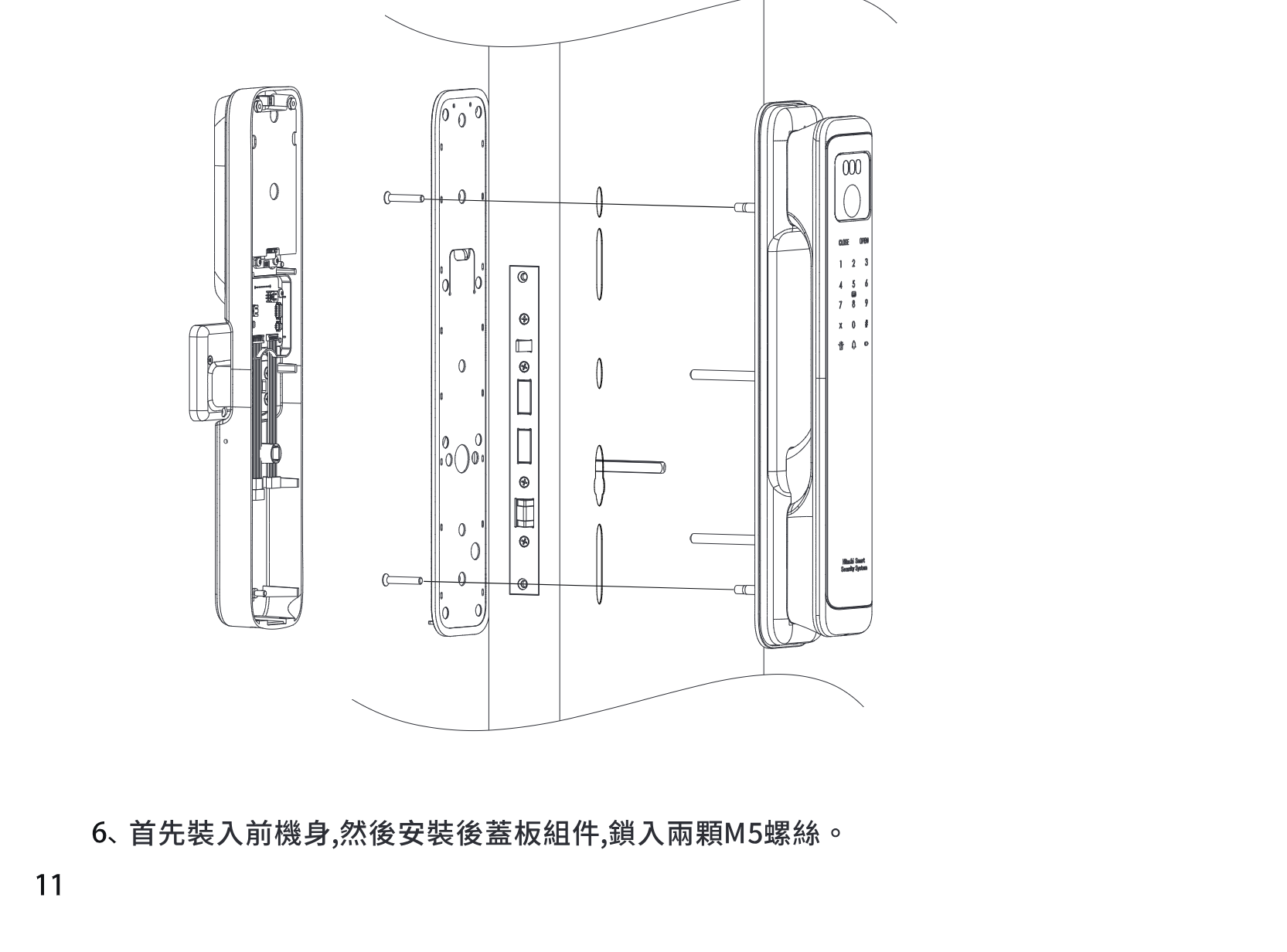

裝入前機身與後蓋板組件
首先裝入前機身，然後安裝後蓋板組件，鎖入兩顆 M5 螺絲。

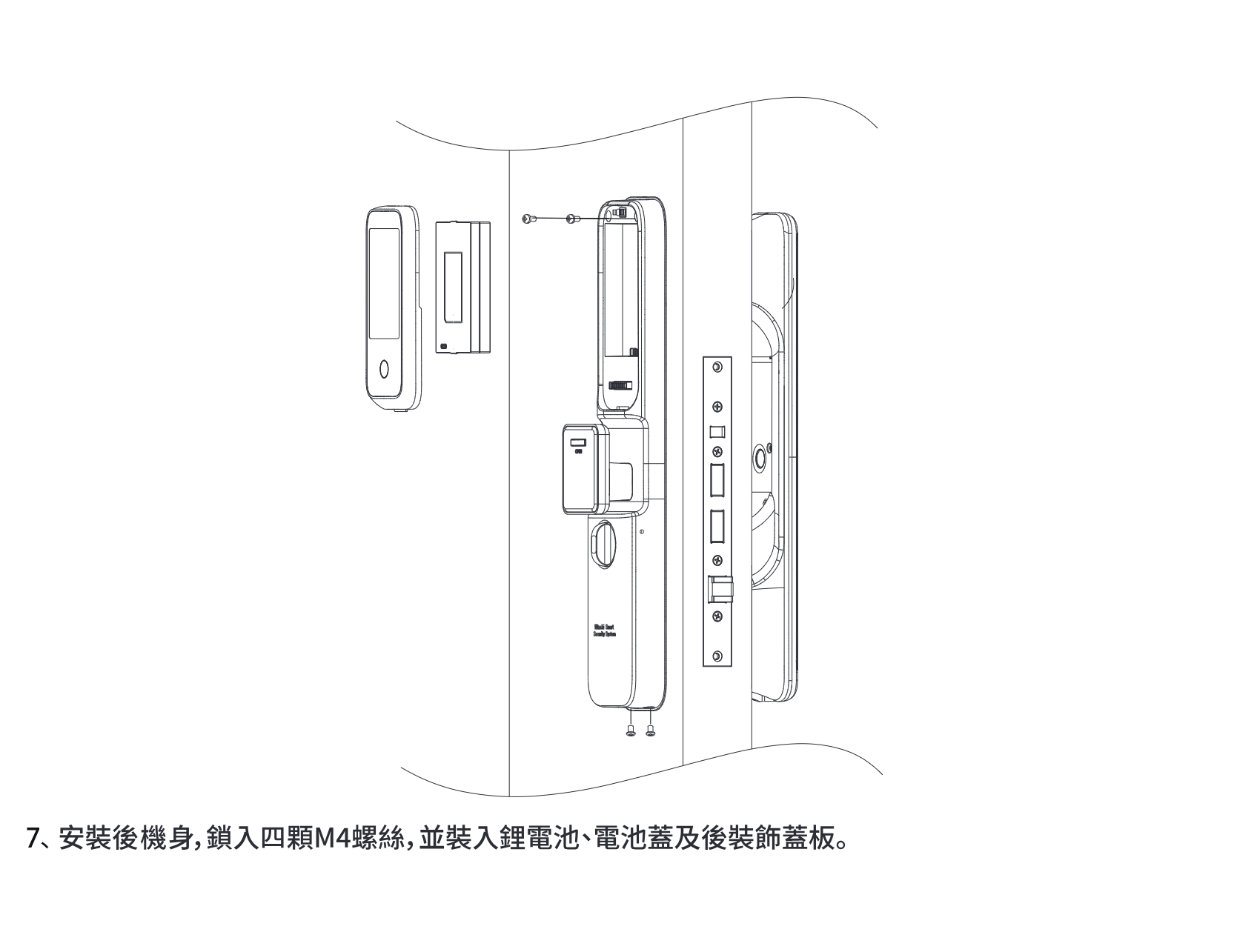

安裝後機身與電池
安裝後機身，鎖入四顆 M4 螺絲，並裝入鋰電池、電池蓋及後裝飾蓋板。

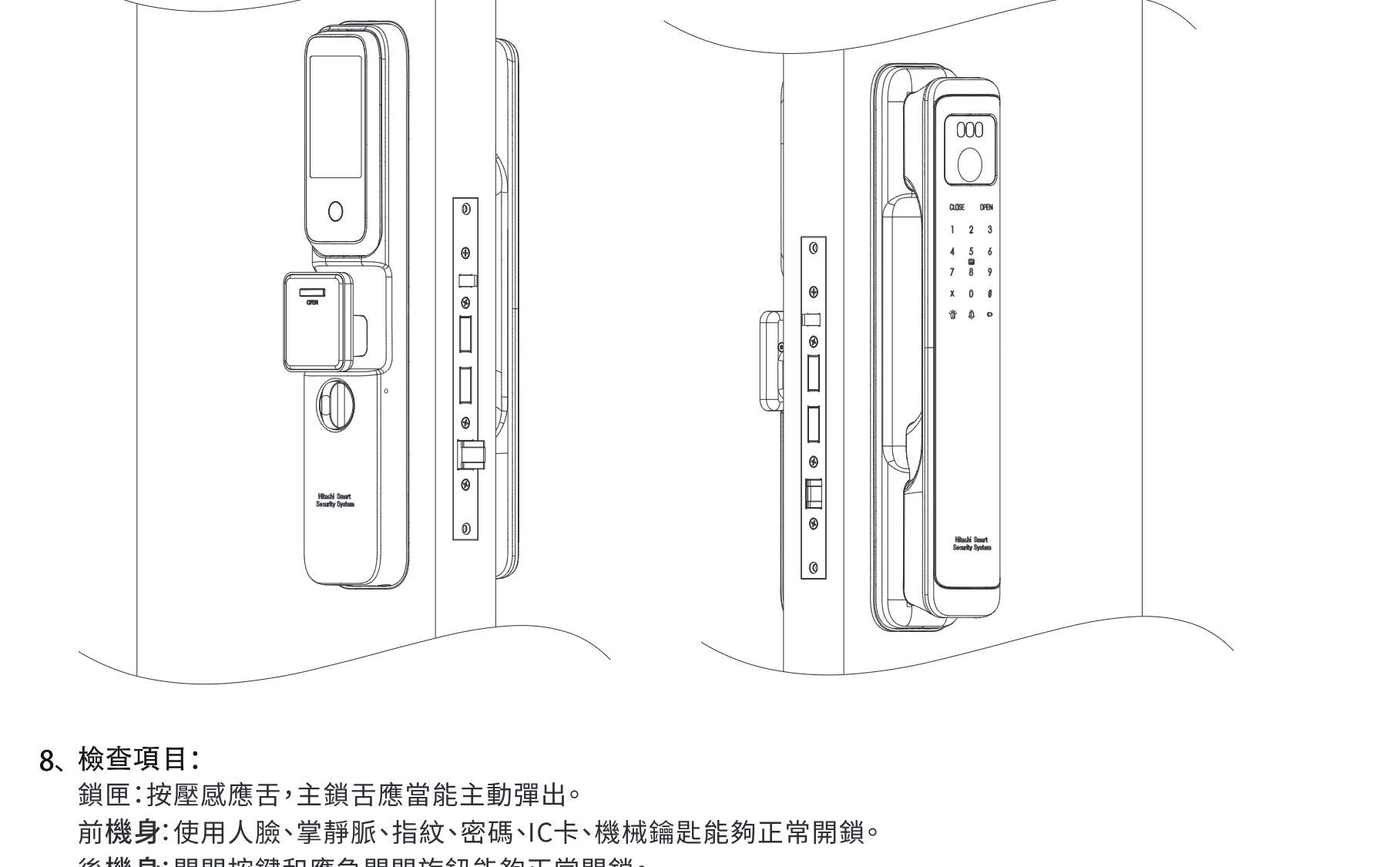

檢查項目
鎖匣：按壓感應舌，主鎖舌應當能主動彈出。 前機身：使用人臉、掌靜脈、指紋、密碼、IC 卡、機械鑰匙能夠正常開鎖。 後機身：開門按鍵和應急開門旋鈕能夠正常開鎖。

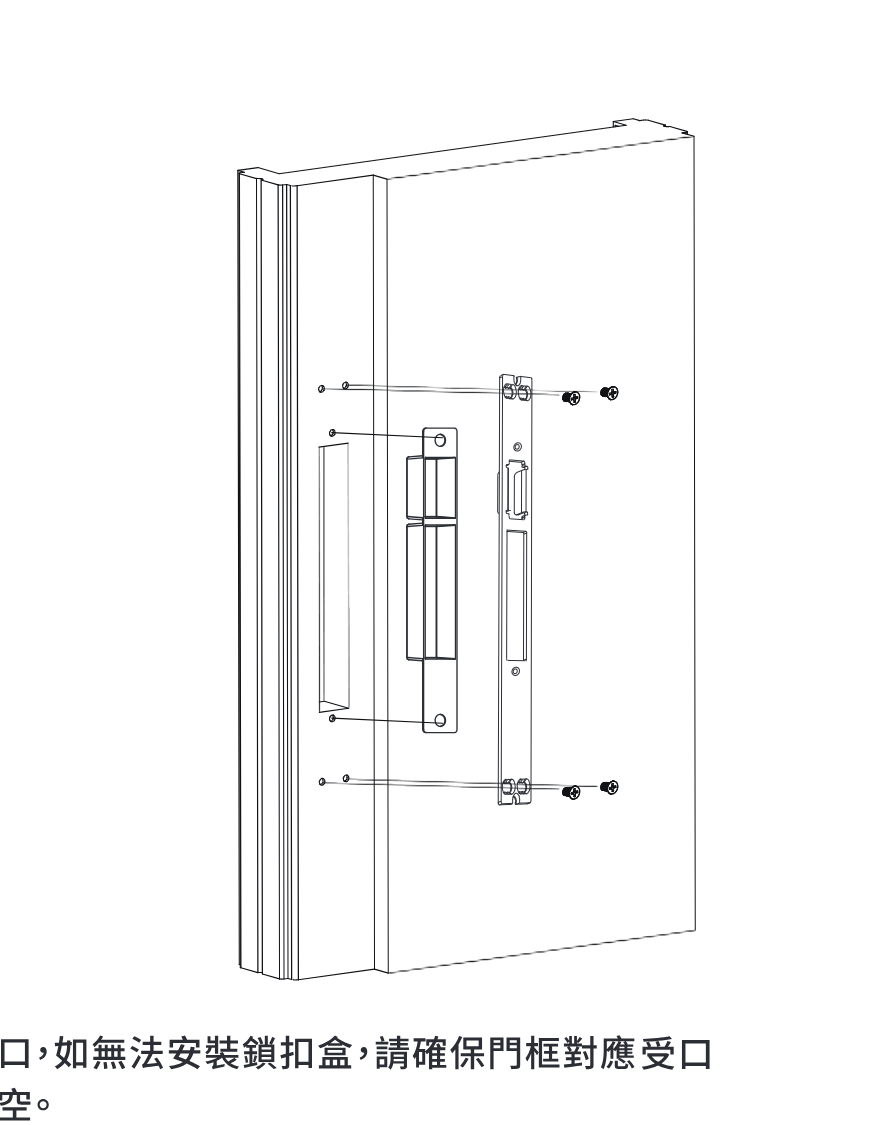

安裝鎖扣盒和受口
安裝鎖扣盒和受口；如無法安裝鎖扣盒，請確保門框對應受口主鎖舌處全部挖空。

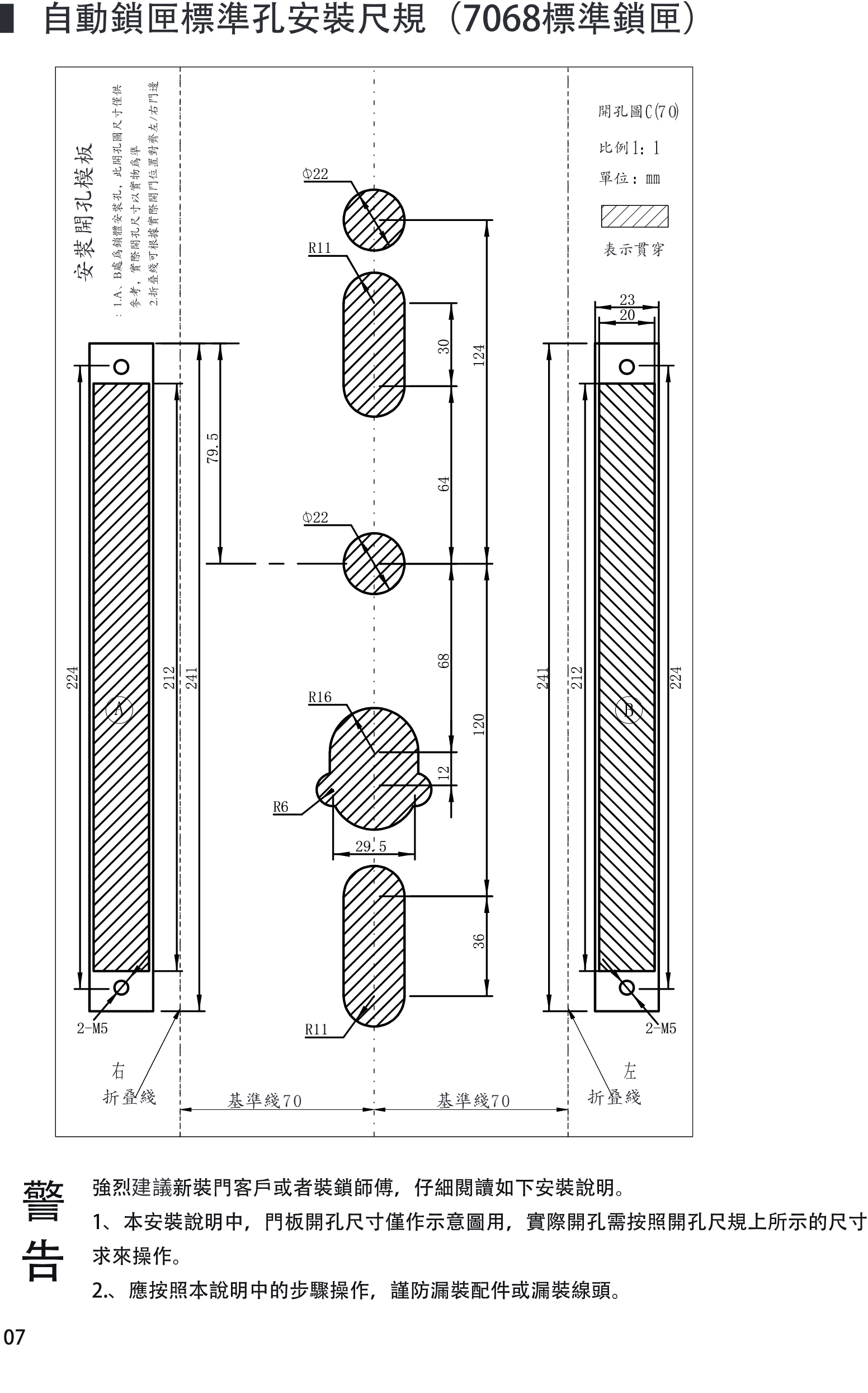

7068 標準鎖匣開孔尺規
尺規為示意，開孔請以原廠隨貨開孔圖紙的實際尺寸為準。

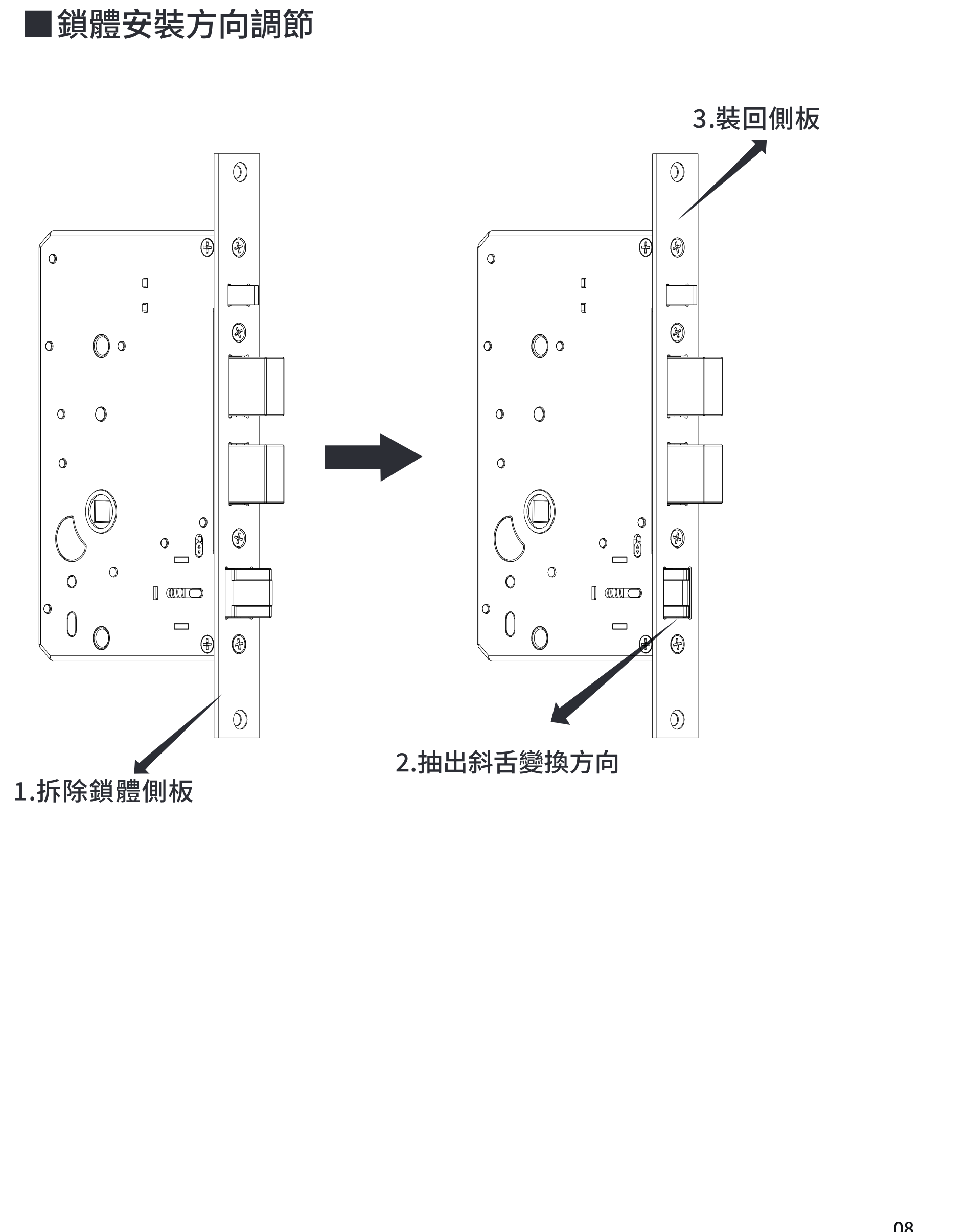

鎖體安裝方向調節
- 拆除鎖體側板。
- 抽出斜舌變換方向。
- 裝回側板。

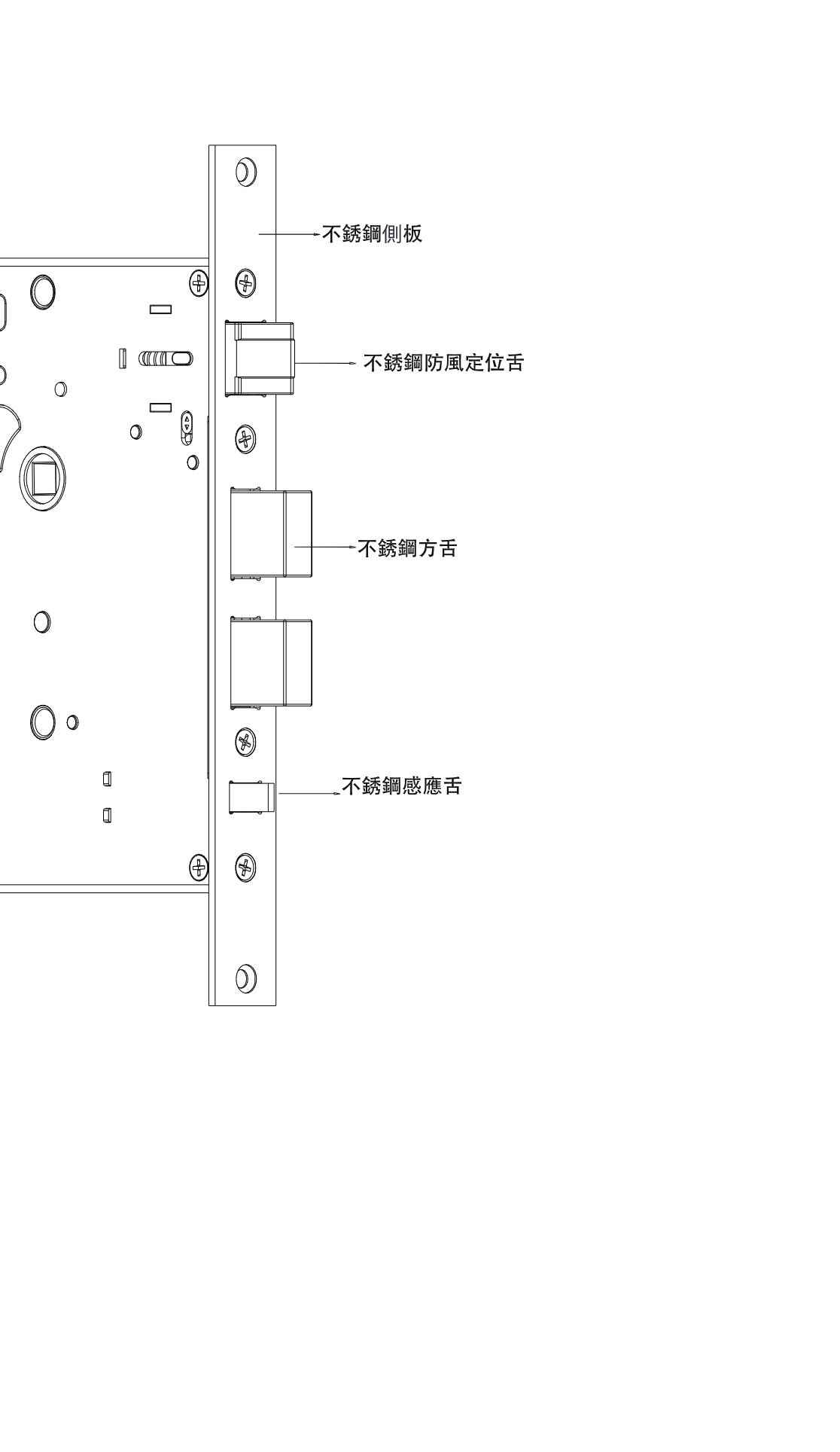

MYST06-70 全自動電子鎖匣
- 關門自動上鎖。
- 方舌未彈出，響警報提示。
- 鎖匣斜舌方向通過拆側板上螺絲更換，區分內外。
- 建議門鎖開間應於 1~7mm 之間。
- 可訂製側板和受口。
開門・上鎖・指紋採集

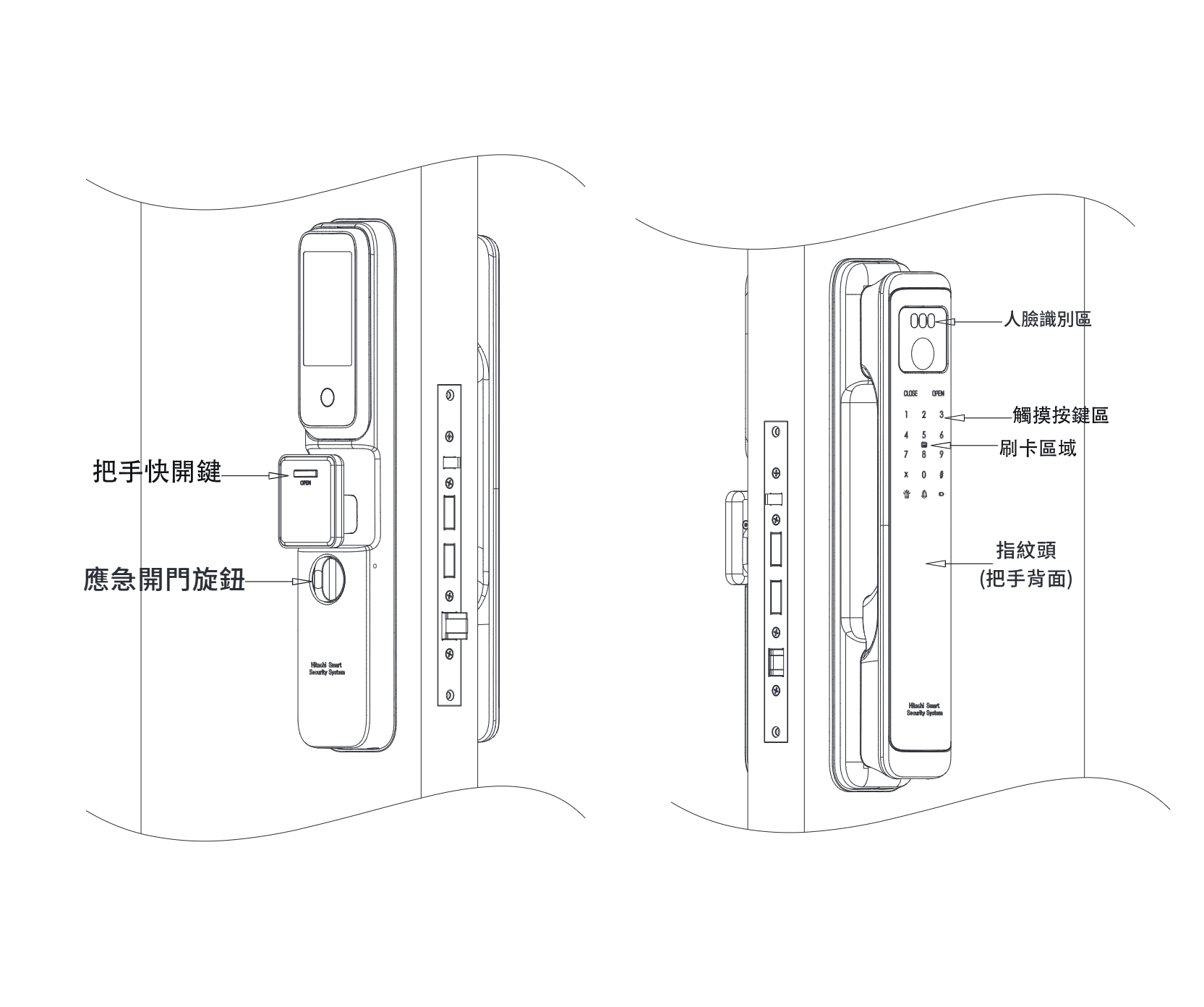

開門方式
- 旋按把手快開鍵，即可快速解鎖開門。
- 撥動應急開門旋鈕開門。
- 驗證人臉、掌靜脈、指紋、密碼、IC 卡通過，即可快速解鎖開門。
鎖具上鎖與開門邏輯
門內上鎖、門外上鎖皆為關門自動上鎖。
按把手快開鍵開門；或撥動後面板機械旋鈕開門。
指紋、刷卡、密碼、人臉、掌靜脈驗證成功後自動開門；機械鑰匙插入鎖芯孔旋轉開門。

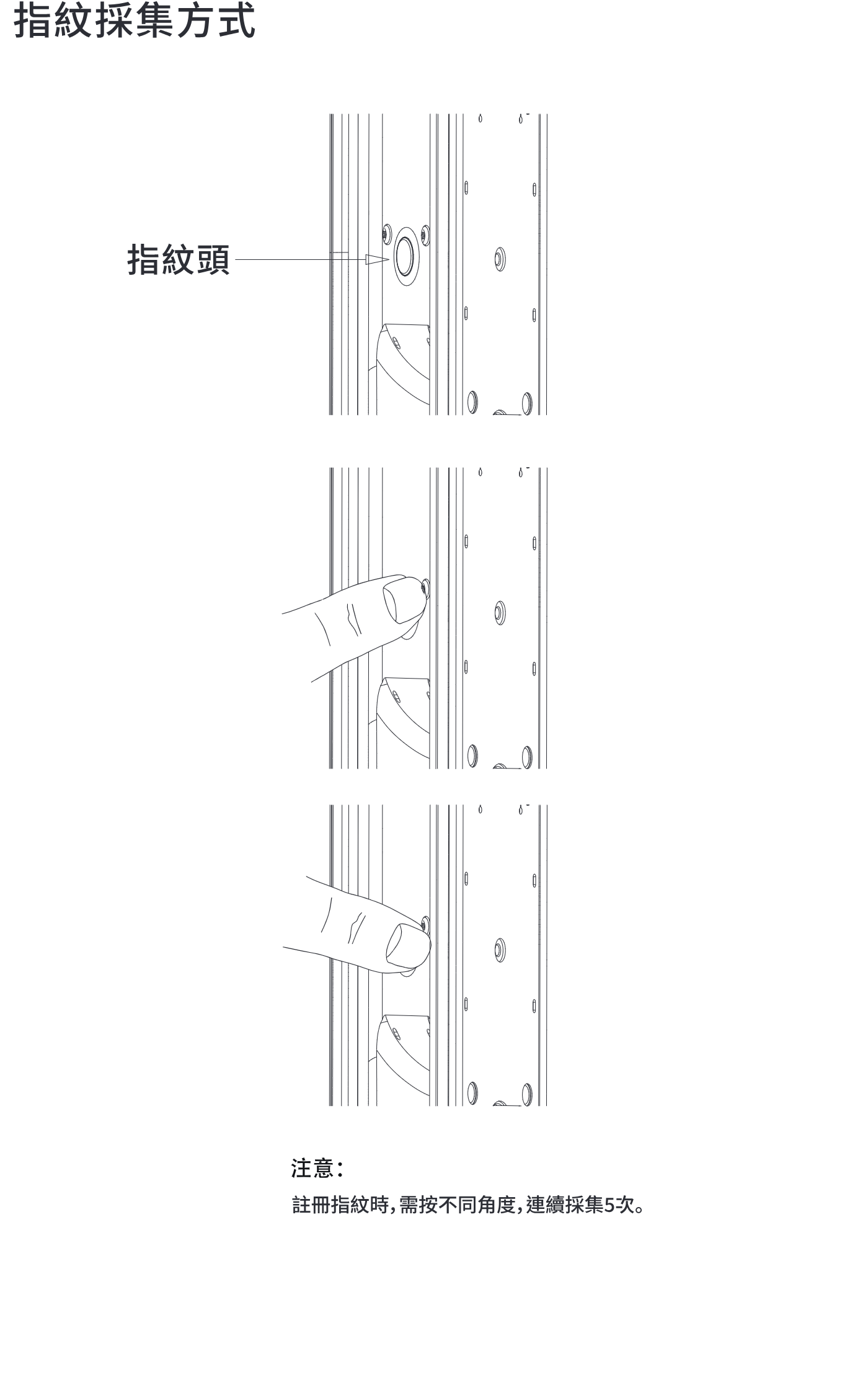

指紋採集方式
指紋頭位於把手背部。註冊指紋時，需按不同角度連續採集 5 次。

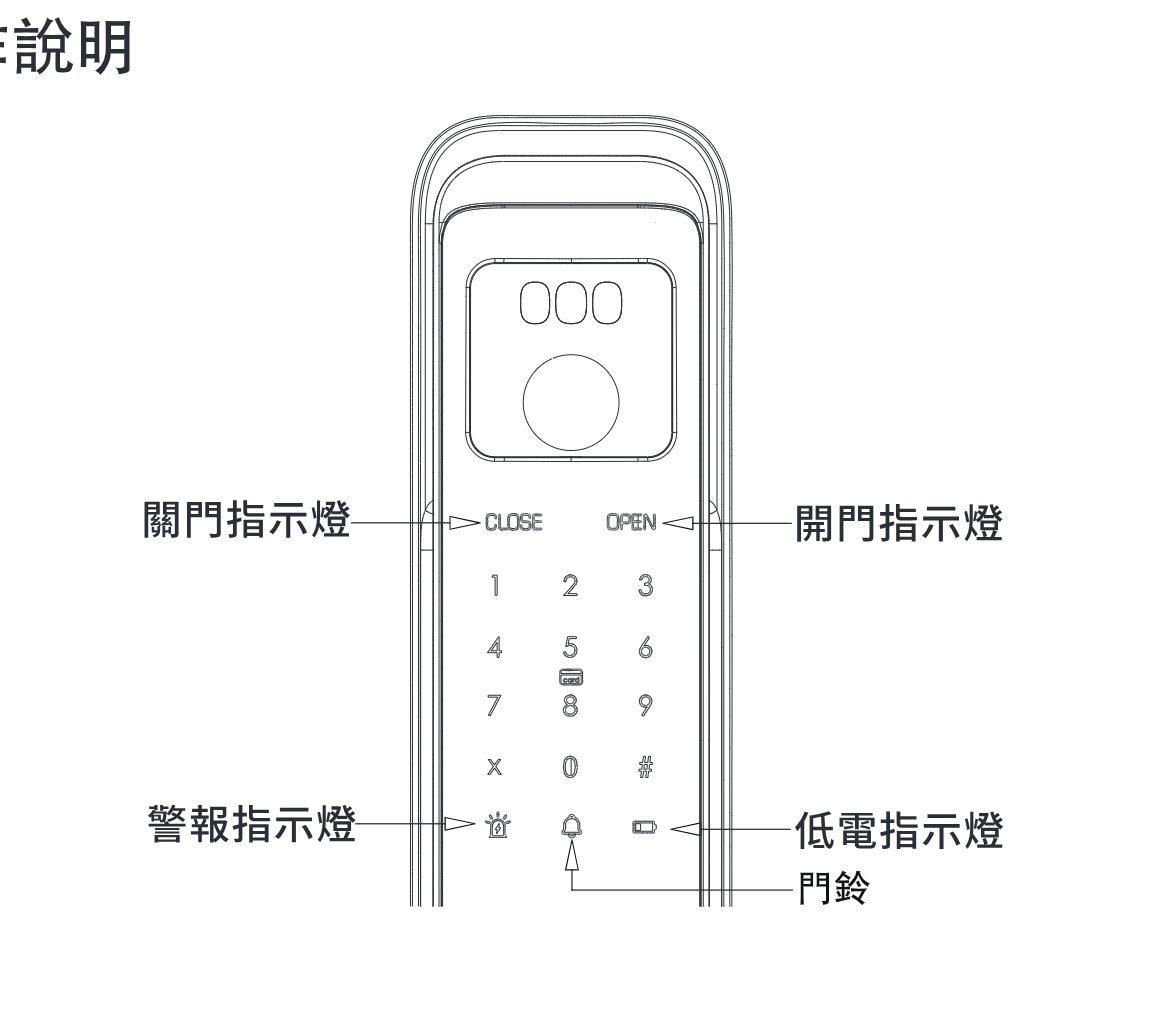

鍵盤與指示燈位置
標誌說明
返回／退出請按 X 字鍵，確認請按 # 字鍵。點擊門鈴符號，門內側發出「叮咚」。
設定選單完整路徑
進入設定模式
觸摸鍵盤喚醒 → X → # → 管理者信息 → #
管理者信息包括管理者密碼、指紋、IC 卡、人臉、掌靜脈。初始密碼 123456；若已更改，請輸入更改後的管理者密碼或卡或指紋。
密碼規則
註冊用戶（指紋／密碼／IC 卡）
刪除用戶
恢復出廠狀態
註冊人臉／掌靜脈
遠端管理
系統設定
快捷操作・電子反鎖・童鎖
開啟電子反鎖
開啟後普通用戶無法用電子方式開門。
關閉電子反鎖
兩種方式都可以解除電子反鎖。
開啟童鎖
開啟後後機身快開鍵失效，防止兒童誤開門。
關閉童鎖
解除後快開鍵恢復正常使用。
開啟靜音
成功時會聽到語音「關閉」，代表語音提示已關閉。
關閉靜音
成功時會聽到語音「開啟」，代表語音提示已恢復。
恢復出廠設置（實體操作）
虛位密碼怎麼用
輸入密碼開鎖時，可在正確密碼的前後輸入任意數字（總長度不超過 16 位），按 # 確認開鎖，按 X 退一位。
可輸入 981234564271 → #
旁邊有人時很好用：對方看到的一長串數字裡，藏著你真正的密碼。
燈號・警報・電池與應急
門鎖狀態指示燈
綠色：當門鎖驗證成功後，門鎖狀態指示燈亮綠色表示成功。紅色：當門鎖驗證失敗後，門鎖狀態指示燈亮紅色表示失敗。
低電量狀態指示燈
紅色。當門鎖系統喚醒時，系統自動檢測電池電壓；當電池電壓低於 6.8V，指示燈紅燈閃爍、語音提示電量不足，之後約可使用 50 次，請盡快為電池充電。
報警指示燈
紅色。面板被撬時，觸發防撬警報，報警指示燈紅燈閃爍。

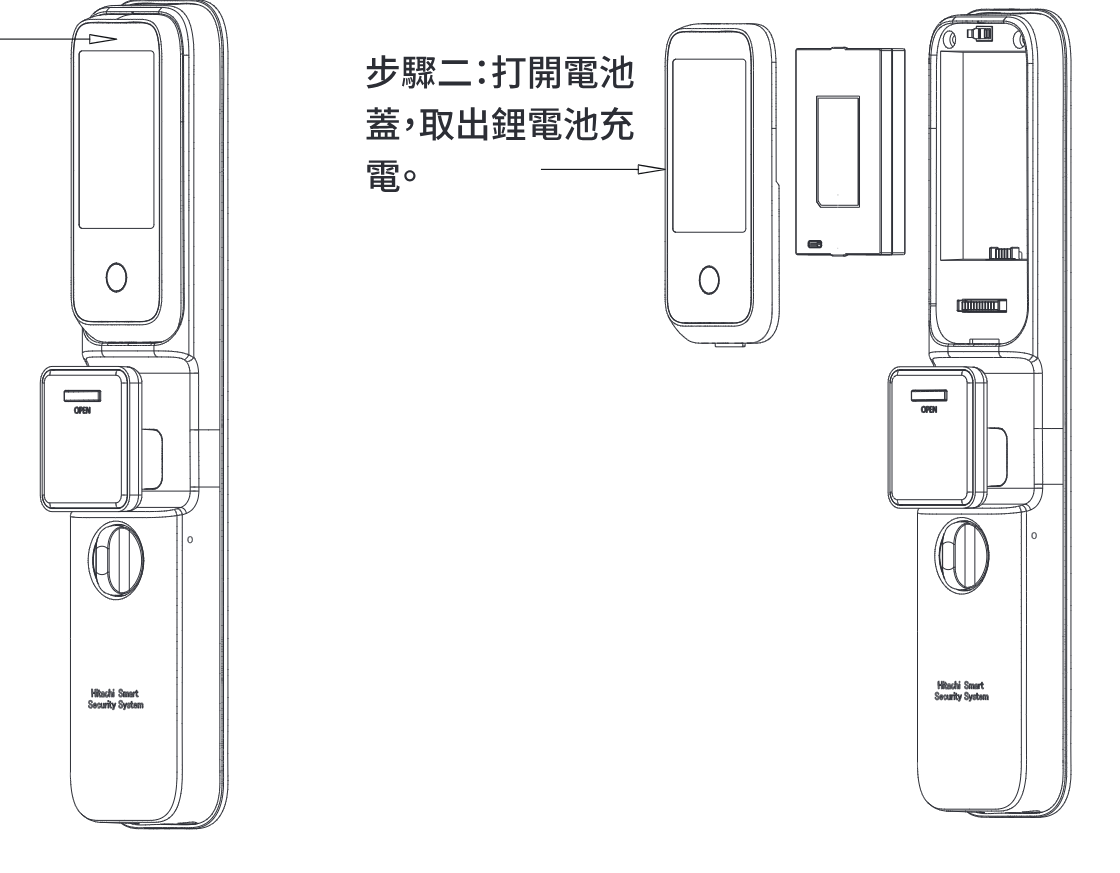

產品電池充電
- 按壓電池蓋頂部。
- 打開電池蓋，取出鋰電池充電。
充電器規格與注意
- 給鋰電池充電時，要注意充電器是普通充電器還是快速充電器。
- 使用普通充電器時，正常充電至鋰電池藍燈熄滅即可。
- 不支援快充，請使用原廠所附充電線。
- 智慧鎖鋰電池為專用電池，加購請聯繫客服；勿混用舊電池。
- 電池老化、充電線損壞請向經銷商購買原廠指定電池，以免造成智慧鎖損壞。
應急供電與重啟系統
- 如果電路發生故障，可以用機械鑰匙開鎖，然後推／拉開門。
- 如果電池沒電，可以用行動電源和 Type-C 充電線插入面板底下的應急充電孔充電，便可以正常開門。
- 如果系統出現當機狀況，同樣用行動電源和 Type-C 充電線供電，便會重啟系統。
產品使用須知
- 請勿將此產品直接暴露在戶外環境下。
- 請勿自行安裝、拆卸門鎖，以免出現不必要的損失。
- 請勿用硬物或重物敲擊門鎖。
- 請勿用水或其他溶劑（如汽油或其他含苯類成分的液體）擦拭門鎖，以免引起短路、老化、外觀瑕疵等問題。
- 門鎖初始密碼是 123456，正常使用時請及時添加用戶、定期更換密碼；請勿設置連續數字密碼，如 123456、345678、222222、888666 等，以防密碼洩漏。
- 產品使用過程中出現低電量警報時，請及時充電。
- 當產品沒電、室外無法正常開門時，請通過緊急供電接口供電或使用機械鑰匙開門。
- 請勿將智慧鎖安裝在強磁、強電環境中，否則產品可能會無法正常使用或功能異常。
- 關門時，請注意確認門鎖已確實關閉。
- 機械鑰匙為備援開門方式，請勿同時放在屋內，須放在室外安全位置，如車內、辦公室等。
快速操作速查表・常見問題
M＝管理者信息（管理者密碼／指紋／IC 卡／人臉／掌靜脈，初始密碼 123456）。所有設定路徑都以「X → # → M → #」進入設定模式為起點；操作中按 X 退出或返回。
開門・上鎖
用戶註冊
系統設定
快捷・應急
Q怎麼進入設定模式？初始密碼是多少？
觸摸鍵盤喚醒系統後按【X】再按【#】，輸入管理者信息（初始密碼 123456，或已註冊的管理者指紋／卡片）後再按【#】即進入設定模式。密碼長度為 6-10 位，操作中按【#】確認、按【X】退出或返回上一層。安裝完成後請第一時間新增自己的管理者密碼與指紋。
Q怎麼註冊人臉和掌靜脈？
路徑為【X】→【#】→ 管理者信息 →【#】→【1】→【4】，再按【1】註冊人臉或按【2】註冊掌靜脈；接著輸入 ID 號碼（001-200）按【#】確認，或直接按【#】跳過由系統自動編號，最後依語音提示完成採集。指紋則需以不同角度連續採集 5 次。
Q電子反鎖和童鎖怎麼開關？
電子反鎖：按 55# 加用戶信息即可開啟；關閉方式有兩種，一是管理者驗證通過，二是用後面板把手快開鍵開鎖。童鎖：按 66# 加用戶信息開啟，再次按 66# 加用戶信息關閉。靜音則是按 444# 切換。
Q用什麼電池？怎麼充電？
使用原廠專用鋰電池。按壓電池蓋頂部打開電池蓋，取出鋰電池以原廠附的充電線充電，充滿電時充電器指示燈呈藍燈。鋰電池請使用普通充電器（輸出 DC5V/1A），不支援快充；電池為專用規格，請勿與其他廠牌或舊電池混用。
Q沒電了打不開門怎麼辦？

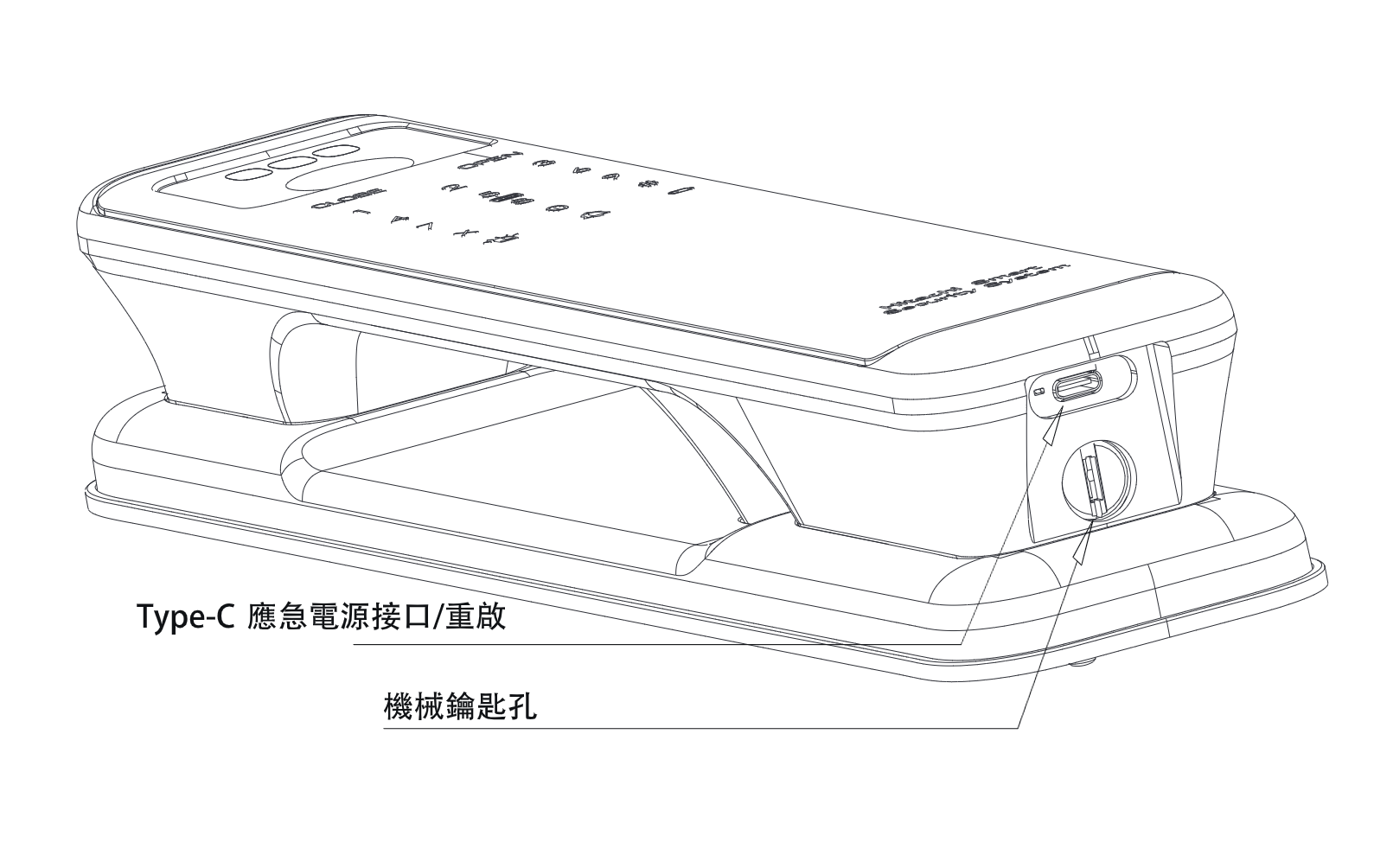

外面板底部有 Type-C 應急電源接口，用行動電源與 Type-C 充電線插入供電，就能以原本的方式開門；系統當機時同樣的供電動作可以重啟系統。若是電路故障，可用機械鑰匙插入面板底部鑰匙孔開門。機械鑰匙請放在室外安全位置，例如車內或辦公室。
Q怎麼恢復出廠設定？
有兩種方式。一是選單操作：【X】→【#】→ 管理者信息 →【#】→【1】→【3】，按【#】確認。二是實體操作：長按後面板把手快開鍵 10 秒（過程中門鎖會開啟），再依語音提示按【#】鍵。恢復出廠會刪除所有註冊資訊，請確認後再操作。
Q什麼是虛位密碼？低電量會怎麼提示？
虛位密碼是在正確密碼的前後加入任意數字（總長度不超過 16 位），按【#】確認即可開鎖，避免旁人記住真正的密碼；按【X】可退一位。低電量時系統喚醒會自動檢測電池電壓，電壓低於 6.8V 時指示燈紅燈閃爍並語音提示電量不足，之後約可再使用 50 次。
Q用戶 ID 怎麼分？可以註冊幾組？
本鎖所有用戶皆以 ID 號碼表示，共 001-200 組。管理員 ID 為 001-005，能開啟門鎖並管理內部數據、擁有最高權限，建議由家庭戶主或管理職使用；普通用戶 ID 為 006-200，僅能執行開門，不能查看內部資訊或修改數據。同級別的用戶之間擁有相同權限。
